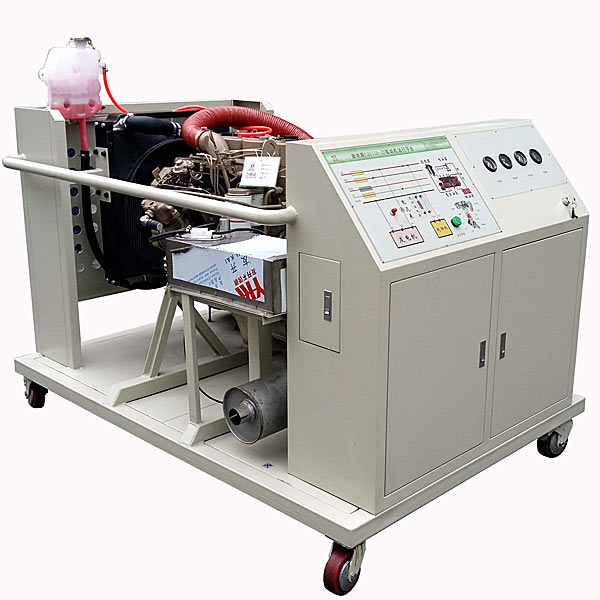

军用汽车高压共轨柴油发动机实训装置

军用汽车高压共轨柴油发动机实验装置,互联网型PLC实验装置

一、设备简介
该设备应用 电控高压共轨柴油发动机为基础，对发动机可实行起动、加快速度、减慢速度等工况的实践实操，真实展示电控高压共轨柴油发动机的包括构造和作业过程。
适用来学校对电控高压共轨柴油发动机和维修实验的教学需要。
二、功能特别点
1.真实可运行的电控高压共轨柴油发动机(加快速度/减慢速度/怠速工况正常），充分展示电控高压共轨柴油发动机的包括构造和作业过程。
2.实验台实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和电控高压共轨柴油发动机实物，认知和解析控制系统的作业原理。
3.实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.实验台实操平台上安装配备有汽车仪表，可就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯、电控系统故障指示灯等功能数值改变。
5.实验台安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
6.实验台配备装备有油门控制装置，可便利对发动机加快速度减慢速度。
7.实验台配备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
8.设备检验测试实操平台正前方底座上配备有20cm的钢制台面，便利存放图纸文档实验指导书、检验测试仪表器具等。
9.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
10.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




军用汽车高压共轨柴油发动机实验装置,互联网型PLC实验装置

一、基础简介

本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模型块、模仿量控制模型块、编程系统、工控组态系统、拟真教学系统、实验箱式挂式模块件（变频器控制、触摸屏控制、伺服控制等）、实物等于一体。在本装置上，可直观地实行plc的基础指令练习、多个PLC实际应用的模仿实验及实物实验，全部实验均有组态棒图实行动态跟踪。

二、特别点：

1、装置应用结合套件式构造，更换实验模型块便捷，如需要拓展功能或研发新实验，只需添加实验模型块箱式挂式模块件即可，永不淘汰。

2、实验对象形象逼真，接近工业现场的实际应用，经过本装置的实验，学员很快就能适应现场的作业。

3、应用三菱FX3U-48MT可编程序控制器，功能强大、功能优越，应用模型块化设计，结合灵活，用户可按照不一样的需要包括不一样的控制系统。

4、组态棒图教学，应用MCGS工控组态系统，全部实验全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实验动态跟踪教学。

5、实验项目齐全，含数字量、模仿量、变频调节速度、触摸屏、组网通讯及电气控制等。

6、PLC主机的互联网教学实验：配备有RS485互联网通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）实行直接通信实验（即实行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）实行直接通信实验（即实行N：N通信）。

三、技术功能

1、写入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度（℃）-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量（KV）：300VA

4、重量（kg）：160Kg

5、外观尺寸：160×75×150 cm3

四、装置含有概括

（一）电源

 1、电源写入:作业电压（V）380V±5%(50Hz)，写入时指示灯亮。

 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流ACAC380V作业电压（V）有三只高精确度电压（V）表指示 ，经过启停按钮控制三相交流ACAC电压（V）输出。

A组:直线DC电压（V）+5V/3A输出，有高精确度直线DC电压（V）表指示电压（V）输出，过流自动保护功能。

B组: 直线DC电压（V）24V/2A输出，有高精确度直线DC电压（V）表指示电压（V）输出，过流自动保护功能。

C组:低压直线DC稳压电源，电压（V）+12V/-12V输出，电流（A）2A。

D组: 0-30V直线DC稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流（A）2A，设定有预设式限流保护功能。

E组:恒流源，提供0-20mA恒流源

F组:一相市电输出，供用户自备仪表器具使用。
