罗克韦尔自动化实验装置

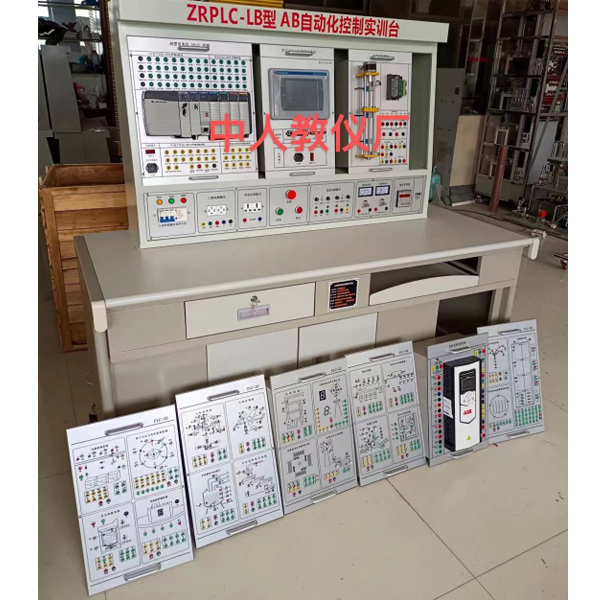

plc可编程控制器实验装置集可编程逻辑控制器、编程系统、拟真实验教学系统、实验模型块、实验实物、电气实验网孔板、电气元件模型块等于一体。在装置上，可直观地实行PLC的基础指令实验，多个PLC实际应用的模仿及实物控制实验。装置配备装备的主机应用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电机，并提供实验所需的+24V/1A、+5V/1A直线DC电源。

2.技术功能

1) 写入电源：三相四线（或三相五线）～380V±10% 50Hz；

2) 作业环境：温度（℃）-10～+40 相对湿度＜85%(25)；

3) 装置容量（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外观尺寸：1680mm× 750mm×1600mm；

6) 安全保护：设定有漏电压（V）、漏电流（A）、过载保护装置。

3.实验装置的基础配备装备及功能

1) 配备装备AB5000系列PLC主机，数字量I/O（32路数字量写入、16路数字量输出）、模仿量I/O (4路模仿量写入、4路模仿量输出）、C网通信连连接口、以太网通讯连连接口、C网通信编程电缆。

2) 实验控制屏（钢制双层亚光密纹喷塑构造）：挂放实验模型块，内置滑槽，模型块在实验屏上可随意移位；

3) 实验桌：钢木构造，桌面为防火烧耐磨损材料制作，设定有存放工量具抽屉、键盘托、显露器搁板；

4) 网孔板：构造巧妙，实验时电气元件固定在网孔板上，省时省力，灵活快捷；

5) 控制储物储物柜

a. 交流ACAC电源控制单元。三相四线380V交流ACAC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时设定有漏电警报指示及警报复位；提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护；

b. 定时器兼报警记录仪。定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数；

c. 直线DC电源、直线DC电压（V）/电流（A）表、逻辑输出及指示等。直线DC电压（V）：0～10V可调输出；直线DC电流（A）：4～20mA；直线DC数字电压（V）表/电流（A）表；电压（V）表测量范围0～200V、写入阻抗为10MΩ、精确度0.5级；电流（A）表测量范围0～200 mA、精确度0.5级；同时设定有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直线DC24V继电器、信号变换座若干；


罗克韦尔自动化实验装置,军用柴油发动机维修实验装置

一、设备简介
该设备应用柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的包括构造和作业过程。
二、功能特别点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的包括构造和作业过程。
2.实验台实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和柴油发动机实物，认知和解析控制系统的作业原理。
3.实验台实操平台上安装配备有汽车仪表，可就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
4.实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）、电流（A）、信号等。
5.实验台配备装备有油门控制装置，可便利对发动机加快速度减慢速度。
6.实验台配备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实验台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
