机构运动简图测绘实训装置

主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。

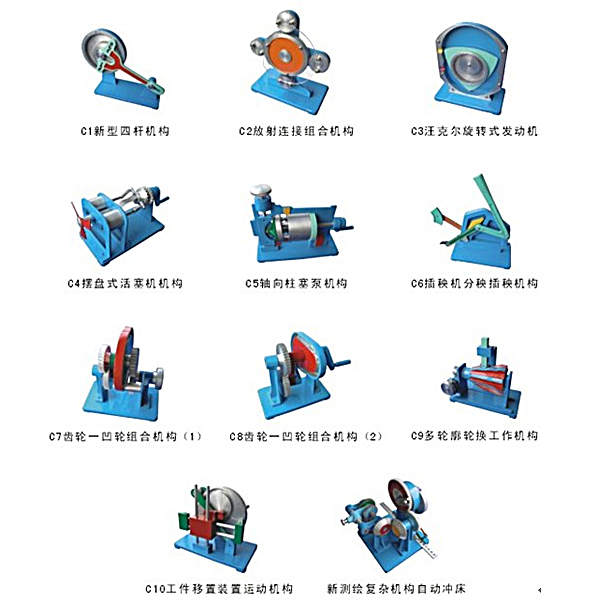

创新型10件

C1新型四杆机构
C2放射连接结合机构
C3汪克尔旋转式发动机
C4摆盘式活塞机机构
C5轴向柱塞泵机构
C6插秧机分秧机构
C7齿轮一凹轮结合机构（1）
C8齿轮一凹轮结合机构（2）
C9多轮廓轮换作业机构
C10工件移置装置动作机构


机构动作简图测绘实验装置,形位误差测量实验台

公差协作与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械设备的静态和动态几何精确度的重要包括部分。--科学技术的发展和生产水平的提升，对机械设备的几何精确度也提出了越来越高的要求，几何精确度已经形成了一门单独的技术学科，并而而且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精确度设计的实际要求为标准，集合实际教学情况和教学对象条件为前提，精心研制了一套课程课程理论与实际相集合的教学设备。适用来全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检验测试、检验教学。
实验项目
实验一：零件形状误差的测量与检验测试
1.直线度测量与检验测试;
2.平面度测量与检验测试;
3.圆柱度测量与检验测试;
4.圆度测量与检验测试;
实验二：零件位置误差的测量与检验测试
1.平行度测量与检验测试
2.垂直度测量与检验测试
3.同轴度测量与检验测试
4.圆柱跳动测量与检验测试
5.端面跳动测量与检验测试
6.对称度测量与检验测试
实验三：齿轮形位误差的测量与检验测试
1.齿轮径向跳动测量与检验测试;
2.齿轮齿向误差测量与检验测试;
