机构运动简图测绘实训台
机构运动简图测绘实训台,挖掘机透明液压实训装置用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。
董
机构动作简图测绘实验台,挖掘机透明液压实验装置
用来机械原理课程开设“机构动作简图测绘及解析实验”。工件美观大方，精加工装配精确度高，动作构件、动作灵活、无干涉情况。
主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。
综合型50件
机构动作简图测绘实验台,挖掘机透明液压实验装置
一、主要技术功能数值
1、电源：AC220V 50HZ
2、直线DC电源写入AC220V 输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机 12写入 8输出（继电器输出方法）
4、液压实验泵电机功率（W）：250W， 调节速度界限0－1500r/min，液压泵作业时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V 吸力3Mpa
6、实验台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实验台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特别点：
1、在原有透明液压PLC控制实验装置几十种基础线路上多加了可模拟真实挖掘机作业装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机作业装置的各种动作。液压系统应用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件构造、作业原理，液压线路作业原理一目了然。整个实验台设定有形象、直观、便利、可靠等优点。
3、透明液压试验台主要应用实验桌、实验支撑架、液压元件和电器控制器件、可编程控制器（PLC）等结合套件包括。
4、配备装备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材实操平台上（实操平台带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。
用来机械原理课程开设“机构动作简图测绘及解析实验”。工件美观大方，精加工装配精确度高，动作构件、动作灵活、无干涉情况。
主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。
综合型50件

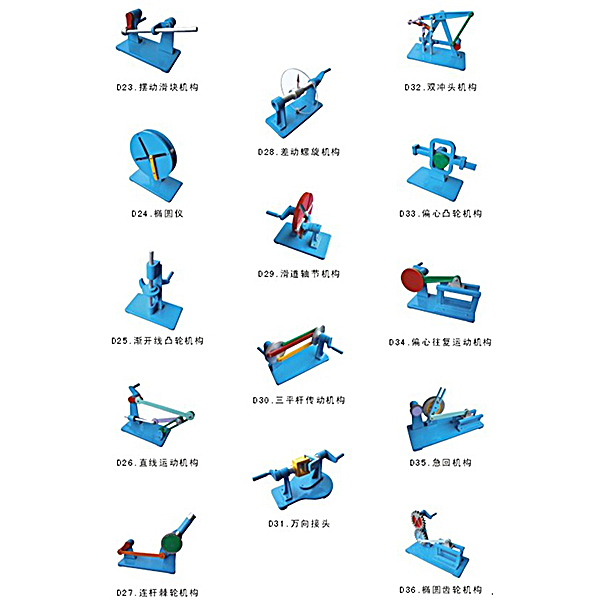

| D1.叠加机构 | D26.直线动作机构 |
| D2.双曲机构 | D27.连杆棘轮机构 |
| D3.内槽轮机构 | D28.差动螺旋机构 |
| D4.滚子推杆心型凸轮机构 | D29.滑道轴节机构 |
| D5.斜齿轮传动机构 | D30.三平杆传动机构 |
| D6.减慢速度器 | D31.万向接头 |
| D7.齿轮间歇机构 | D32.双冲头机构 |
| D8.2K周转轮系机构 | D33.偏心凸轮机构 |
| D9.曲柄摇杆机构 | D34.偏心往复动作机构 |
| D10.心型磨轮机构 | D35.急回机构 |
| D11.扇形齿轮机构 | D36.椭圆齿轮机构 |
| D12.磨擦轮机构 | D37.2K－H周转轮系机构 |
| D13.正弦机构 | D38.三档齿轮变速机构 |
| D14.直线槽轮机构 | D39.蜗轮杆传动机构 |
| D15.行星机构 | D40.往复圆柱凸轮机构 |
| D16.等径凸轮机构 | D41.槽轮机构 |
| D17.45°螺旋轮传动机构 | D42.机器人爬杆机构 |
| D18.圆锥直齿传动机构 | D43.摆动导杆急回机构 |
| D19.齿轮传动往复动作机构 | D44.反馈机构 |
| D20.空间机构 | D45.90°螺旋齿轮传动机构 |
| D21.安全离合器机构 | D46.差速器 |
| D22.齿轮连杆机构 | D47.软轴传动机构 |
| D23.摆动滑块机构 | D48.动作合成机构 |
| D24.椭圆仪 | D49.偏心调节速度器机构 |
| D25.渐开线凸轮机构 | D50.行星机构Ⅱ |
