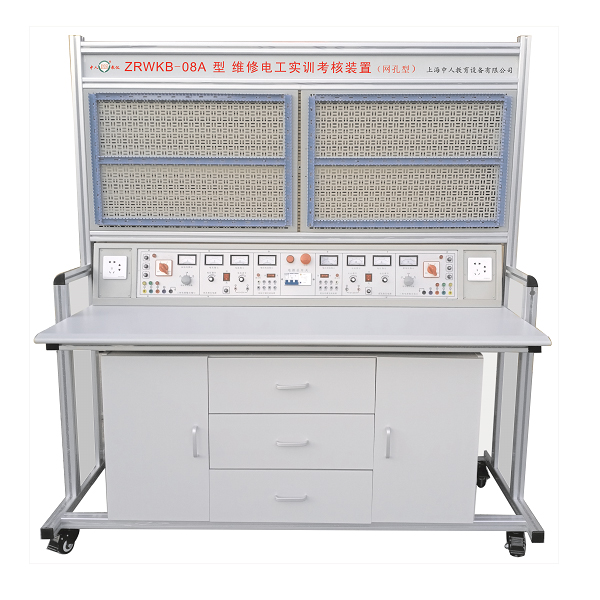

网孔型电工实训台

该装置主要应用实验桌、网孔板、实验元件（也可自购）包括。学员按照实验线路实行元件的合理布置，装配、接线全部由学员自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模仿实操、装配调节测量试验的综合实验，实验学员动手能力和实操技能。实验项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。

二、特别点

1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实验项目（增购元件即可多加相应实验项目）。

2、实操台只需三相四线的交流ACAC电源即可投入使用，占地面积小、节约实验用房、减少基建投资、经济效益显著。

3、实验台配备装备两组相互单独的电源，互不干扰，即可以两个学员同时实行实验。一组实行照明电子回路实验，一组实行电拖实验

4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术功能

1、写入电源：三相四线制～380V±10%  50Hz

2、温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量（KV）：＜1.5KVA

4、外观尺寸：约1600mm×750mm×1690mm

四、实验台配备装备

1、一起合作共用部有：设定有电压（V）型漏电和电流（A）型漏电保护，外部电源写入有指示灯指示，设定有急停按钮，遇紧急情况按下按钮切断实验台总电源。

2、每组提供线电压（V）380V或相电压（V）220V两种电源，一相电源插头座、线电压（V）写入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流ACAC电源。

网孔型电工实验台,发动机变速器综合实验台

一、设备简介
应用 电控发动机与 自动变速器为基础，对发动机可实行起动、加快速度、减慢速度等工况的实践实操，对自动变速器可实行档位显露、空档起动、前进档及倒档运行等工况实践实操并做失速实验。可真实展示电控汽油发动机和自动变速器包括构造和作业过程。
适用来中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和自动变速器课程课程理论和维修实验的教学需要。

二、功能特别点
1.真实可运行的电控汽油发动机和自动变速器，充分展示电控发动机与自动变速器的包括构造和作业过程。
2. 实验台实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和电控汽油发动机与自动变速器实物，认知和解析控制系统的作业原理。
3.实验台实操平台上安装配备有汽车仪表、燃油压力表、真空压力表，可就地实时显露发动机转动速度、车速、自动变速器的档位、喷油压力、进气岐管压力等功能数值改变。
4.实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.实验台安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机和自动变速器电控系统实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测量试验、功能数值设定、波动线解析等自诊断功能。
6.实验台配备装备有油门控制装置，可便利对发动机加快速度减慢速度。
7.实验台配备装备有限限制动作作系统(限限制动作作踏板、限限制动作作总泵、限限制动作作分泵、限限制动作作盘)，可对输出轴实行自动变速器的失速实验，检验测试发动机及自动变速器的动力功能数值。
8.实验台配备装备有电源总开关、水箱防护罩、输出轴防护罩等装配保护装置。
9.设备检验测试实操平台正前方底座上配备有20cm的钢制台面，便利存放图纸文档实验指导书、检验测试仪表器具等。
10.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，正前方/两侧焊接圆形护手杆，位移灵活，安全可靠、坚固耐用。
11.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
