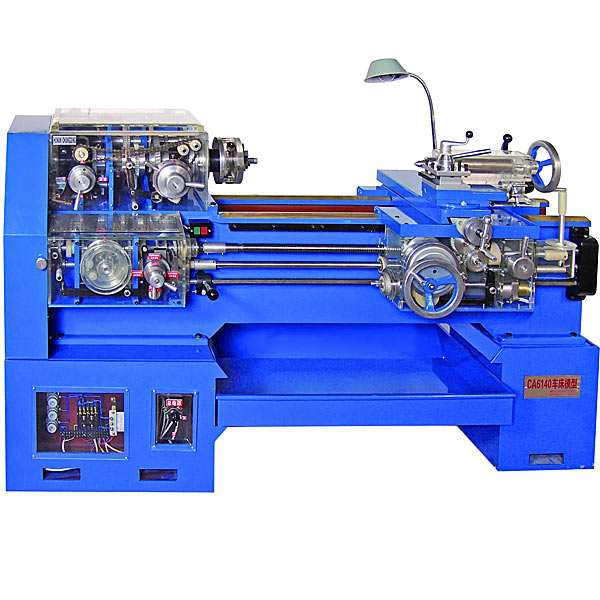

透明仿真车床教学实训装置

透明拟真车床教学实验装置,网孔型维修电工实验装置

一、设备功能：
1.选用透明有机玻璃，零件应用铝件，能全透明地看到设备内部构造与动作。
2.全部解剖元件均能实行正常的机械运行。
3.充分展示各个细微构造和机构装配装置
4.自动运行、演绎设备运作过程，使学员很直观的理解整体过程。
5.可演示、加工塑料棒、铝棒等。铸件表面无沙眼，加工件表面精确度Ra1.6。
二、技术功能数值
1.作业界限
床身上最大回转直径：不小于300mm
刀架上最大回转直径：不小于150mm
床身轨道宽度：不小于400mm
主轴孔径：不小于30mm
2.刀架
下刀架最大横向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直径：不小于50mm
尾座套筒行程：不小于75mm
主电机功率（W）：不小于0.75千瓦
整机模型由750W三相6级电机驱动
外观参考尺寸（长×宽×高）：不小于1960×650×1160mm
三、职业技能综合含有概括实验虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实验任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）


透明拟真车床教学实验装置,网孔型维修电工实验装置

一、基础简介

该装置主要应用实验桌、网孔板、实验元件（也可自购）包括。学员按照实验线路实行元件的合理布置，装配、接线全部由学员自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模仿实操、装配调节测量试验的综合实验，实验学员动手能力和实操技能。实验项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。

二、特别点

1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实验项目（增购元件即可多加相应实验项目）。

2、实操台只需三相四线的交流ACAC电源即可投入使用，占地面积小、节约实验用房、减少基建投资、经济效益显著。

3、实验台配备装备两组相互单独的电源，互不干扰，即可以两个学员同时实行实验。一组实行照明电子回路实验，一组实行电拖实验

4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术功能

1、写入电源：三相四线制～380V±10%  50Hz

2、温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量（KV）：＜1.5KVA

4、外观尺寸：约1600mm×750mm×1690mm

四、实验台配备装备

1、一起合作共用部有：设定有电压（V）型漏电和电流（A）型漏电保护，外部电源写入有指示灯指示，设定有急停按钮，遇紧急情况按下按钮切断实验台总电源。

2、每组提供线电压（V）380V或相电压（V）220V两种电源，一相电源插头座、线电压（V）写入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流ACAC电源。

4、每组提供一路恒流稳压电源，电压（V）0-30V，最大电流（A）3A，内置式继电器自动换档，多圈电位器连续调动，有数字表指示电流（A）电压（V）值。

5、实验桌为铝型材框体构造构造，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方，下部有元件储物储物储物柜，带万能转向轮。

6、维修电工电子电机与职业资格培训考评拟真系统
