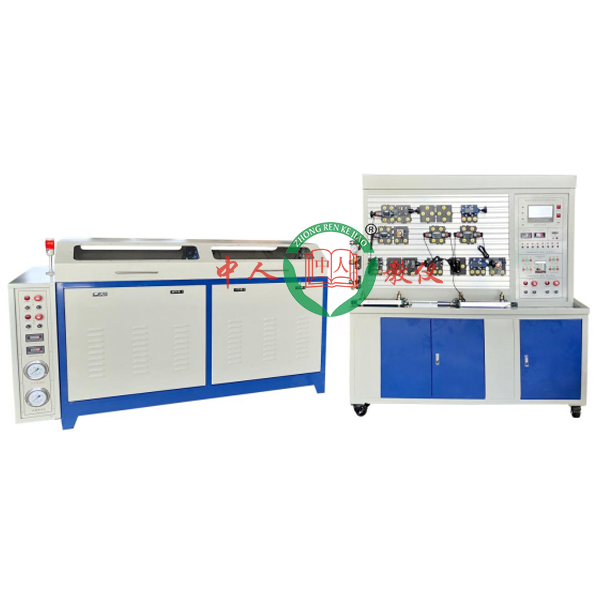

智能数据采集系统液压实验台

1 液压泵站部分技术要求
①　由1台手动变量柱塞泵（做定量泵用，便利调节流量大小）和1台限压式变量叶片泵包括，分别设定单独的液压线路。
②　手动变量柱塞泵最大流量80ml/r,规格限定压力20MPa，配6级电机30kW；限压式变量泵 (叶片泵)排量20ml/r，规格限定压力12MPa，配4极电机7.5kW。
③　油箱：公称容积大于 200L；附有液位、油温指示计，吸油、回油滤油器、安全阀（分别配），分别设定回油口，出油口，一个泄油口（液面以上回油箱）。
④　泵站系统管路设计和液压元件、辅件的选用需适用线路的最大作业压力和流量。
⑤　测量电机的输出功率（W）（油泵的写入功率（W））方法：测电机的写入功率（W），配上电机的传动效率弯弯曲线图（电机厂家提供）算出电机的输出功率（W）（油泵的写入功率（W）），电机和油泵直联。
⑥液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测量试验、经经典型系统测量试验界面。
1.元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等
2.元件拆卸装配分为学习掌控把握模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习掌控把握模式中提醒拆卸顺序，高亮显露，考核模式时拆卸与装配均无提醒，拆卸装配顺序出错时，将不能再实行下一步的拆卸装配。工量具栏内设定有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。






智能数值收集系统液压实验台,供配电技术实验装置

一、基础要求

1． 建立与当前电力系统发展现状相适应的供配电技术实验装置，培养设定有较高专业技能、能够从事配电网运行、实操与技术管理等作业的高级技术应用型人才。

2． 建成实验、实践、实验一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提升学员的专业实操技能。

3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学员的课程设计和毕业设计提供良好的研究设计平台。

4． 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调节测量试验的现场技术工程人员。

5． 为电气工程、电力系统等方向的科学研究提供试验平台。

二、技术功能数值

供配电技术实验装置含有概括以下核心含有概括部分：变配所一次接线系统、测量表计、多功能微机保护装置、补偿电容器组、短路设定模型块、常规继电器、特性测量试验信号系统等。

整个实验系统控制电源（含有概括继电器辅助电压（V））均应用安全电压（V）以内的直线DC24V电源。实验信号要求按照电力系统二次标准输出，而而且严格控制输出功率（W），杜绝触电隐患。

（1）、变配所一次接线系统：

模仿10kV/380V降压变配所，至少含有概括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中安装配备有短路故障设定单元，用来模仿线路或设备的各种故障情况。

至少含有10只三相模仿断路器：用三相交流ACAC接触器模仿完成。模仿断路器能经过就地手动按钮和远方遥控实行分合闸实操，模仿断路器的就地按钮带红绿色灯光指示（带灯按钮，红灯表示合，绿灯表示分）。
虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统：

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACAC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACAC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。
