汽车驱动传动系统实训台

汽车驱动传动系统实验台,电子回路解析与电力电子技术实验台

一．设备简介

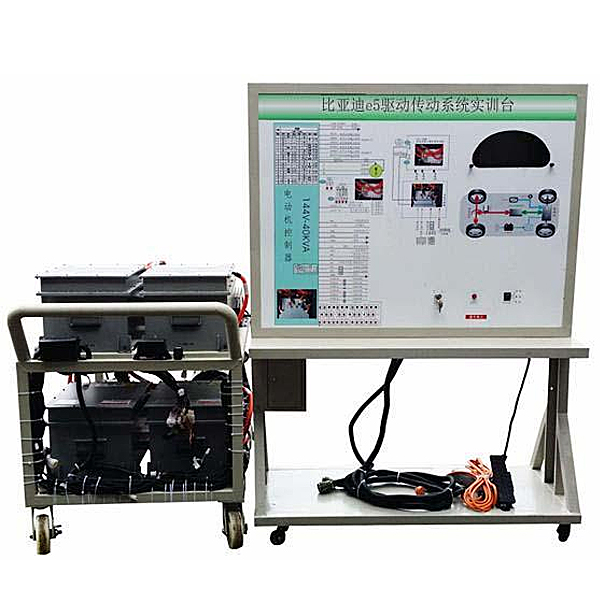

选用原装纯电动轿车高压电控总成和永磁同步电机；原装配套变速箱和传动轴；高压动力线和低压控制线与动力电池和管理系统实验台对接，实验台保留原车功能；真实展示纯电动轿车电驱动传动系统核心零部位件之间的连接控制关系、装配位置和运行工况，以及高压系统安全注意事项，培养学员对纯电动轿车电驱动传动系统故障解析和处置整理能力。
适用来各类型院校新能源纯电动汽车驱动传动系统课程教学和维修维护实验。
二.功能特别点
1.各主要部位件装配在实验平台上，保留原车电气连接方法，断电后可便利拆卸装配，实验拆卸装配线束与电器，掌控把握高压系统零部位件拆卸装配和安全保护要点。
2.动力高压配电箱上盖应用透明5mm有机玻璃改装，清晰查看理解控制原理和内部控制元件。
3.驱动传动系统实验台高压电源由动力电池和管理系统实验台提供，与动力电池和管理系统实验台连体作业，配套连接电缆线，保留原车连接方法。
4.教学板完整显露电驱动系统作业原理图，装配检验测试端子，可直接在实操平台上检验测试系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率、波动线信号等。
实操平台应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图等；
5.传动轴输出端装配原车限限制动作作器，模仿车辆负载系统，经过调节两端负载大小，真实展示电驱动传动系统不一样工况下（启动、加快速度、匀速、减慢速度、停车、爬坡等）电流（A）和电压（V）等数值改变规律。
6.设备由平台和教学板包括，平台水平存放，装配原车零部位件；下部装配4个带自锁脚轮装置。
7.实操平台部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，教学板底座上配备有30cm左右的台面，便利存放图纸文档实验指导书、轻型检验测试仪表器具等。




汽车驱动传动系统实验台,电子回路解析与电力电子技术实验台

一、基础简介

“ZRDDL-2型电子回路解析与电力电子技术实验装置”  是本公司在--国内电工电子实验设备基础上应用成熟的技术推出的综合性实验装置，综合了目前我国大学本科、专科、中专及职校“电子回路解析”、“电工基础”、“电工学”、“电力电子技术”等课程实验大纲的要求而研制，特别适用来高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

二、特别点

1、综合性强：综合了目前国内各类学校电工电子类基础课程的全部实验内容。

2、适应性强：实验的深度和广度可按照需要作灵活调节，装置应用箱式挂式模块件式构造，更换便捷，添加部位件即可拓展功能或研发新的实验项目。

3、测量仪表精确度高，应用数字化、智能化模式，符合现代测量发展方向。

4、安全功能高：实验屏上380V交流ACAC输出处设定有一套过流保护装置，相间、线间直接短路或过载，电流（A）超过设定值，系统即警报并切断总电源，保证设备安全。

5、装置构造合理，功能优越，配套完整，外观豪华大气。

6、按照电压（V）不一样，实验连接线及插头座应用不一样的构造，使用安全、可靠。

三、技术功能：

1、作业电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量（KV）：＜1.5KVA

4、重量（kg）：200Kg

5、外观尺寸：1700mm×700mm×1600mm

四、实验装置基础配备装备及功能

本实验台主要应用实验屏、实验箱式挂式模块件、实验桌等到包括。
