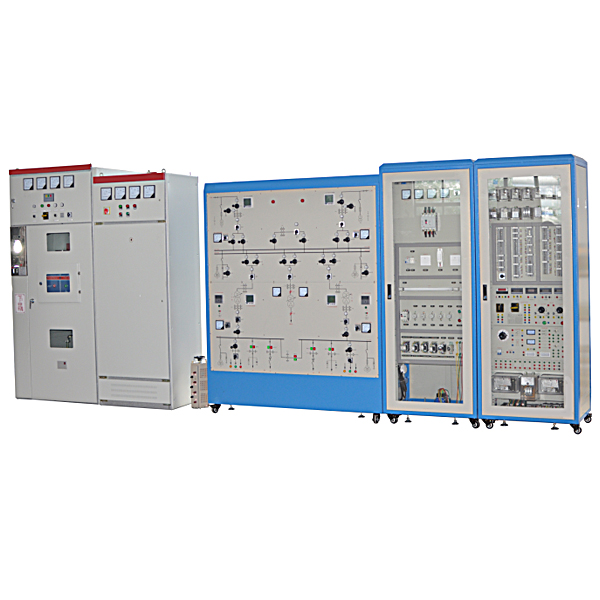

变配电室值班电工技术实验台

--我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断多加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为协作变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教学材料、题库而研制的。本系统以35KV变电站为一次系统模型，应用部分经经典型、常用一次真实元件与系统模仿控制屏相集合的形式，实验项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸实操、经经典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学员实验设备和变配电室值班电工培训考核鉴定平台。

二、特 点

1.一次系统应用经经典型、现场常用的真实元件，全力创造专业职位的真实环境；

2.一次系统接线经经典型、丰富，可以模仿完成各种要求下的倒闸实操；

3.实验项目齐全，能良好地适用培训考核鉴定要求。

三、技术功能

1.写入电源: 三相五线～380V±10%  50HZ

2.容量（KV）:＜5kVA

3.作业环境:温度（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m

四、实验项目

高、低压开关与成套设备的认知与实操

1.10kV高压隔离开关的认知与实操

2.10kV高压真空断路器的认知与实操

3.10kV高压开关储物储物柜的认知与实操

4.HD13型低压刀开关的认知与实操

5.DW15型低压万能断路器的认知与实操

6.低压塑壳断路器的认知与实操

7.0.4kV低压开关储物储物柜的认知与实操

高、低压电流（A）、电压（V）互感器的认知与接线

8.高、低压电流（A）互感器的认知与接线

9.高、低压电压（V）互感器的认知与接线

电力继电器构造认知与特性测量试验

变配电室值班电工技术实验台,低压电工培训实验台

一、设备基础简介
“低压电工实操培训装置”是按照《低压电作业业安全技术培训大纲及考核标准》科目二考核内容所列出的考试线路而研发的装置，经过本装置的实操，快速掌控把握该考核内容的实际应用技术与实操技能，该装置不仅可供学员实行技能培训，也是中专院校、技校、职校及劳动职业技能鉴定部门实行低压电工证考核培训的理想设备。
二、功能特别点
1.电气控制线路元件全部装电气装配板上，实操便利、更换便捷。
2.实操屏只需三相四线的交流ACAC电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，能适用低压电工实操技能实验的要求；
4.继电接触控制线路培训全部的元件全部经过实验连接线引到插拔端子上，学员接线时只需在端子上实行接线，有利于保护元件；
5.设定有电压（V）型漏电保护器和电流（A）型漏电保护器，保证实操者的安全；各电源输出均有监示及短路保护等功能，当培训时发生误实操或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障培训顺利实行；

6.装置上设定有三相电源输出短路保护功能，防止了学员培训时由于接线错误或误实操而发生短路损坏元件，同时能保障培训顺利实行并节约了培训的成本。

7.与市面上的模仿器件培训设备不一样，本设备均应用了真实元件。

8.维修电工电子电机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电机星三角启动控制电子回路的作业原理及电子回路构造。
三、技术功能：
1.写入电压（V）：三相四线制380V±10% ，工频50Hz；
2.作业环境：环境温度（℃）界限-5～＋40℃， 相对湿度＜85%（25℃）， 海拔＜4000m；
3.装置容量（KV）：＜1.5KVA；
四、装置配备装备
1.实操屏为钣金密纹喷塑架。
2.三相四线电源写入，经漏电保护器，总开关后，经过起、停按钮控制接触器通断，并设定有急停控制按钮；
3.控制台上有电压（V）表1个，电流（A）表1个。
