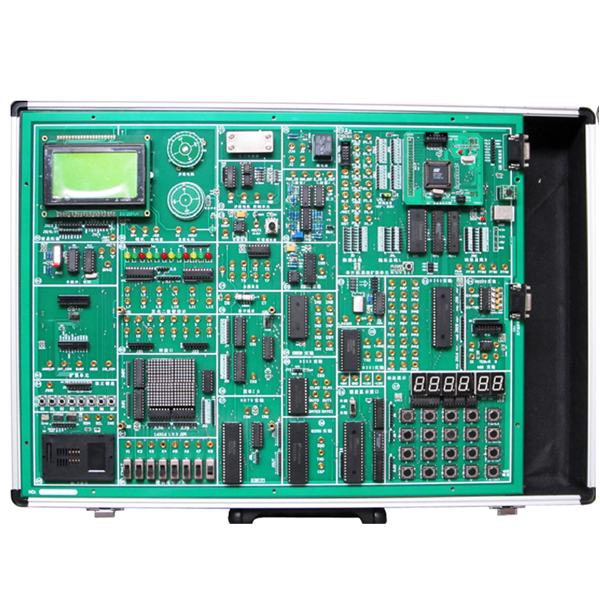

单片机开发系统实训装置

本系统是《MCS-51单片机原理与连连接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易拓展为设计思想，主板以《51系列单片机实验指导书》基础实验为主，多加地址总线、数值总线、控制总线引出和拓展单元（区），这样学校可以从需要出发，选配各种拓展模型块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验研发环境，也是科研、研发作业者的得力助手。

二、系统包括：

1.硬件：

（1）研发系统包括：单片机拟真连连接口（拟真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数值存储器（61256x2），开放式4*6键盘电子回路，开放式6位动态数码管显露电子回路.

（2）写入/ 输出：128*64 LCD图文电子回路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平写入/ 输出电子回路，排针∕锁紧孔转连连接口、16*16 LED点阵电子回路，音频功放，0～5V可调模仿量，PWM电子回路、射极跟随器，ISP在线下载连连接口，打印口，用户串行连连接口。

（3）常用连连接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度（℃）18B20、IC卡读写、蜂鸣器、小型直线DC电机、步进电机、压力传感器、继电器等；

（5）拓展单元连连接口：提供总线连连接口，可自行拓展设计或选配我公司各种拓展模型块。

2.系统：系统配备装备2000/xp等实操平台的单片机拟真调节测量试验系统，支持汇编、C51语言编译、调节测量试验；单片机在线下载系统等。

3.电源：系统内置高功能直线DC稳压电源。

4.机箱：系统配备装备轻便铝制箱子作为实验仪机箱。

三、系统主要特别点:

（1）拟真器外接：拟真器和实验系统分开，实验系统只留拟真器连连接口，拟真器可单独使用。实验仪配备装备的51/96通用单片机拟真器，64K数值空间、64K 程序空间全部开放，不占用CPU资源，应用双CPU模式，拟真CPU和实验CPU单独运行，系统提供单步、断点、暂停、全速运行等调节测量试验功能。。

（2）实验开放性：实验电子回路单元尽可能单独开放,如开放式键盘, 开放式显露器,开放式串行口等,为适应多种方法实验提供可能。

（3）二次研发：系统将地址总线、数值总线、控制总线全部引出，主机板留有拓展单元，经过单片机拟真器调节测量试验用户系统。

（4）在线下载：在线编程自动识别,无需开关变换，不需编程器，可直接烧录AT89S5X单片机。

单片机研发系统实验装置,微机保护系统实验装置

一、 概 述

本装置应用现代电力工程中广泛应用的微机线路保护装置，配备有电源、两段输电线路、互感器、智能故障设定考核等模型块。本装置主要完成保护装置特性测量试验、接线、整定、运行等方面的实验。可用来电力行业培训，也可用来高等院校、中专技校相关专业学员实验的考核。

1.智能型故障设定与大屏幕液晶答题器：

2.实操单元：实操单元电子回路板（与显露屏一体）、键盘。

3.实操单元应用多重保护设计；双电源直线DC 12V 写入； 128X64LCD 显露；8 路开关量报警写入，最多 48 路继电器控制；实操单元可以不联网实行脱机考核；可以自动评定分数；有报警时显露屏提醒。

主要有以下实操功能：

学员入口：学员解除故障时使用，可以查询考核剩余时间。

教师入口：设定故障、. 解除全部故障、设定考核时间、修改登录密码、设定设备号。教师入口需要登录密码。

分数查询：查询学员的当前得分情况。

学号查询：查询教师经过计算机数值数值设定的学号。

设备号查询：查询本机设备地址，每个实操单元有唯一的设备地址。

考核时间开始：用来教师设定完毕考核时间后，考核开始倒计时。

4.维修电工电子电机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电机星三角启动控制电子回路的作业原理及电子回路构造。
