一、设备基础简介

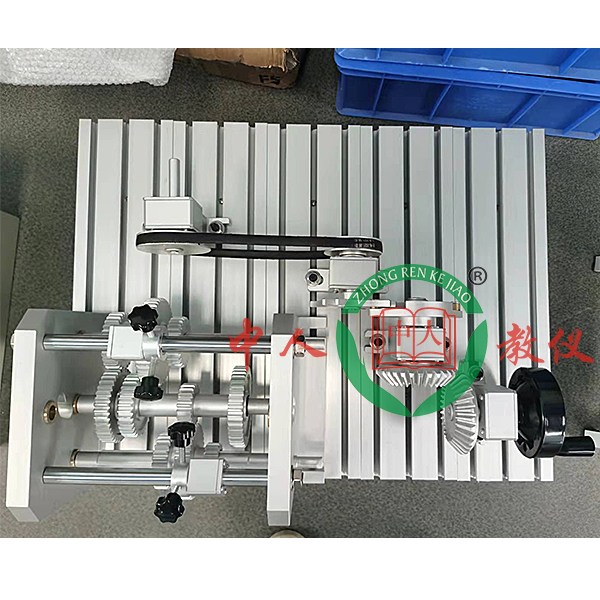

该实验台用来高等学校机械类专业开设“机械系统传动方案创新结合设计解析实验”，以培养学员综合设计能力、创新能力和工程实践能力为基础价值取向的新型现代实验设备。该实验台运用全新的创新设计理念，将机械传动装置分成若干模型块，可按照实验教学要求，实行多样化选用、拼接组装和测量试验，变型功能强，是智能化的综合性实验设备。
二、机械创新结合实验平台实验项目:
1、机械系统传动方案设计 2、机械系统拼接组装实验 3、机械系统动作解析 4、机械系统创新结合的解析
三、实验内容
1、机械系统传动方案设计：（1）传动类型的选用（2）传动顺序的安排（3）传动比的分配（4）特性功能数值的计算
2、机械系统拼接组装实验：
（1）经经典型单级机械传动传动方案拼接组装实验：V 带传动 滚子链传动 圆柱齿轮传动 圆锥齿轮传动、蜗杆蜗轮（上置式）传动 蜗杆蜗轮（下置式）传动、槽轮机构传动 单十字万向联轴器传动
（2）经经典型多级机械传动传动方案拼接组装实验：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）经经典型多级机械传动传动方案结合及创新实验：锥齿轮—变速器—链—槽轮结合传动、变速器—带结合传动、链—槽轮结合传动、带—链—槽轮结合传动、锥齿轮—槽轮—带结合传动、锥齿轮—槽轮—链结合传动、带—槽轮结合传动、链—槽轮结合传动等。
3、机械系统动作解析：机械传动原理与特别点解析、机械系统平稳运行条件解析
4、机械系统创新结合的解析：比较解析不一样结合传动的特别点
机械系统传动方案创新结合设计解析实验台,机械速度波动测量试验实验台
本实验台是以电机驱动的含有带传动，曲柄滑块机构的作业机在内的机械系统用来机械原理课程中机械的平稳运行状态下机械的周期性速度波动及其调动课程中的实验装置。运用传感器、计算机数值数值等先进的实验技术手段实行实验实操,实验掌控把握现代化的实验测量试验手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测量试验拟真实验:
查看机械的速度波动情况，求解系统运行的不平均性。调动电机转动速度，查看不一样转动速度下的速度波动情况,实验测试与拟真弯弯曲线比较。
2.机械速度波动调动实验:
改变飞轮大小，查看机械速度波动改变情况，并与课程课程理论计算成果实行比较解析。
主要技术特别点:
1.曲柄滑块机构实验台应用了特制的曲轴和连杆，构思严密，设计精巧，能保证包括实验台的各个动作构件有良好的协作间隙，外观美观，实操便利，使用寿命长。
2.该实验台由机座、直线DC调节速度电机，皮带传动装置和曲柄滑块机构等主要零部位件包括。曲轴一-端装配备有角位移传感器，另-端装配备有飞轮。
3.该实验台配备有大小飞轮各-件，供测量试验实验用，显露不一样飞轮重量的调节速度效果。
4.主控制系统应用56通道单端写入，28通道双端写入，12位精确度，1 M收集频率与计算机数值数值应用串行口联机使用。
5.使用专用系统，能迅速准确处置整理、解析数值，测绘及打印实验测试弯弯曲线;不配计算机数值数值时可运用液晶屏实操平台窗口显露的数值，计算，解析，测绘制作弯弯曲线。
6.本实验台制作精细、喷塑表面平整光滑清洁、无划迹和脱落斑点，发兰镀铬、镀镍表面光亮无锈斑,钢制件精加工表面作防锈处置整理，各铭牌粘贴装配位置正确，粘贴平整和无贴斜情况。
