机械创意课程设计实验台
机械创意课程设计实验台,螺旋传动参数与效率实验装置1、实验项目1)平面连杆机构14种2)凸轮机构7种
董
机械创意课程设计实验台,螺旋传动功能数值与效率实验装置
一、技术要求
1、实验项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制，选用加工精确度等级。
10)测绘零部位件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造

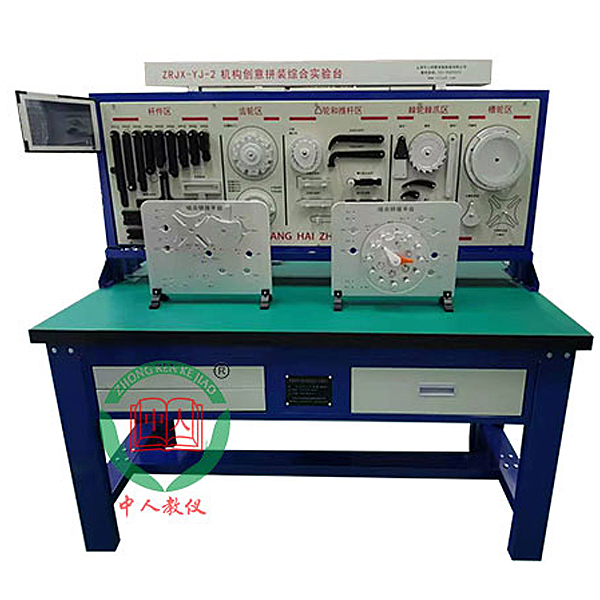

实验台：由机架模型块、机构零部位件模型块、作业台模型块、标准件模型块、工量具模型块等包括。实验桌和挂架应用优质冷作铁板经钣金加工而成。主要零部位件挂在挂架上，作业台上置10吋平实操平台显露器1台，可显露实操各机构搭接拆卸装配过程和使用方法。
3、主要功能
主要用来机械原理机械创新设计等课程开设的机构结合创新及其拼接组装、拟真实验,经过实物机构装配，深入对机构包括原理及动作特别点的认知，确定孔与轴的协作类型，选用加工精确度，测绘零部位件图，装配图，拟定加工工序技艺路线，装配工序技艺过程，培养学员机构综合设计能力及工程实践动手能力。实验台提供的备品备件可完成不少于32多种机构动作方案的拼接组装实验。
4、技术功能数值
1）作业台桌：长1600mm、宽650mm、高800mm，有2个抽屉。
2）挂架：长1600mm、高600mm，零部位件分五个单元配挂。
3）机构零部位件模型块由铝制制而成，
分为：杆件类、齿轮类、凸轮和推杆类、棘轮棘爪类、槽轮类、其他件。
机械创意课程设计实验台,螺旋传动功能数值与效率实验装置
该实验台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测量试验实验，应用先进的数值收集传输系统和数值处置整理解析系统，是机械设计实验室的重要设备之一。
实验项目内容：
1.矩形、梯形、锯齿形螺旋副几何功能数值与位移关系测量试验；
2.矩形、梯形、锯齿形螺旋副的受力测量试验；
3.矩形、梯形、锯齿形螺旋副的传动效率测量试验与解析；
主要技术特别点：
1.实验台由带减慢速度器的直线DC调节速度电机驱动，配备有设计巧妙的试件快速装卸和调节机构，写入螺杆端装配备有转矩转动速度传感器，输出螺母端装配备有直线位移传感器及负载装置。
2.配备有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测量试验不一样牙型不一样导程的螺旋传动写入转矩及转动速度、螺母位移线速度,计算其传动效率。
3.应用了高精确度的ZJ5转矩转动速度传感器，测量精确度为+0.27%;配备有数值收集放大传输系统和数值处置整理解析系统，应用RS232串行口与计算机数值数值连接，可清晰直观地显露各种数值及弯弯曲线。
4.实验台外观为作业台板+箱储物储物柜落地式构造，装配备有可调地脚螺栓和活动轮，方便实验室调节布置。
主要配备装备及技术功能数值：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；
2.负载砝码8块5kg/块；
3.专用系统光盘1张；
4.外观尺寸1000x520x870mm;
5.重量（kg）160kg。
