工业型液压实训装置

工业型液压实验装置,电力电子实验装置

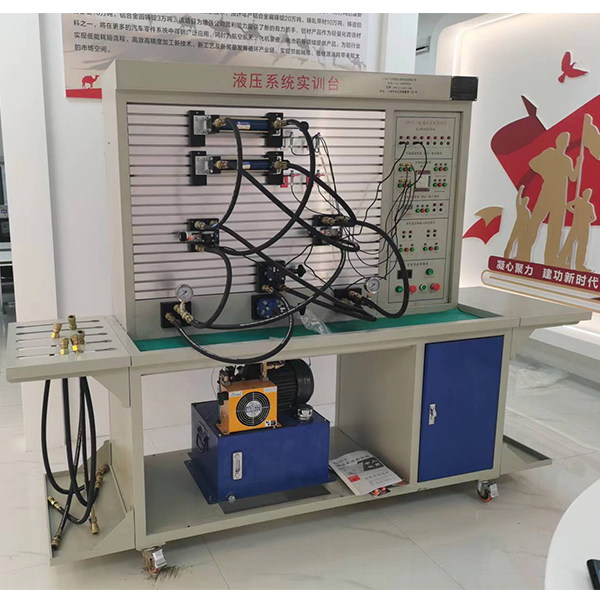

工业型液压气动综合实验台（液压部分）是按照现代教学特别点和最新的液压传动课程教学大纲要求设计的实验台。它应用先进的力士乐技术的液压元件和独特的模型块化，含有概括了插接便利的系统结合，适用高等院校、中等专业学校及职业技工学校的学员实行液压传动教程的实验教学要求；达到培养学员动手、设计及综合运用能力，提升和加强了学员的创新设计能力的目的。
一、主要特别点:
1.系统全部应用标准的工业液压元件，使用安全可靠，贴近工业化。
2.快速可靠的连接方法，特殊的密封连连接口，保证实验组装便利快捷，拆接不漏油，清洁干净。
3.精确的测量仪表器具，便利的测量方法，使用简便，测量精确可靠。
4.应用可编控制器（plc）与微机通讯，完成电气自动化控制、可在线编程监控及故障检验测试。
①常用液压元件的功能测量试验
1.液压泵的特性测量试验
2.溢流阀的特性测量试验（静态测量试验）
3.节流调节速度阀的特性测量试验
②液压传动基础线路实验：
1.溢流阀调压线路
2.简便压力调定线路
3.溢流阀缓冲线路
4.二级压力线路
5.双向压力调节线路
6.多个溢流阀的调压线路
7.减压阀的减压线路
8.换向阀的卸荷线路
9.先导式溢流阀的卸荷线路
10.顺序阀的平衡线路
11.速度调动线路
12.调节速度阀短接速度换接线路
13.节流阀进油节流调节速度线路
14.节流阀回油节流调节速度线路
15.调节速度阀进油节流调节速度线路
16.调节速度阀回油节流调节速度线路
17.节流阀变压节流调节速度线路
18.调节速度阀变压节流调节速度线路
19.进油节流调节速度线路
20.回油节流调节速度线路




工业型液压实验装置,电力电子实验装置

一、基础简介

本装置是按照《维修电工（高级）》（中国劳动社会保障出版社出版）培训教学材料中关于电力电子与电气传动部分的技能培训要求，吸收国内同类设备的优点，充分考虑了实验室的现状和发展趋势，对原“电力电子技术及电机控制实验装置”在外观、功能上实行优化结合，精心研制而成。

二、适用界限

不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直线DC调节速度系统》、《交流ACAC调节速度系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目，还可以用来对从业人员实行职位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

三、技术功能

1.写入电源：三相四线～380V±10%50Hz

2.作业环境：环境温度（℃）界限为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量（KV）：＜1.5kVA

4.外观尺寸：175cm×70cm×152cm

三、适用界限
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直线DC调节速度”、“交流ACAC调节速度”、“电机控制”、“电力拖动自动控制系统”及“控制课程课程理论”等专业课程所要求的实验实验项目。
四、技术功能
1、写入电源:三相四线(或三相五线380V±10％50HZ)
2、作业环境:温度（℃）-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：175×72×162cm

五、装置的基础配备装备

1、DK01电源控制屏（钢制双层亚光密纹喷塑构造，金属铝实操平台）

（1）交流ACAC电源（均带有过流保护措施）

提供交流ACAC电源：三相交流ACAC电380V/5A

三相交流ACAC电220V/3A

（2）高压直线DC电源
励磁电源：220V（0.5A），设定有输出短路保护。
