透明液压与气动实训装置

透明液压与气动实验装置,变频器综合实验装置

一、基础简介
透明液压与气动plc控制综合实验装置是我公司按照高校机电一体化对气、电、液控制的教学大纲要求，我公司液压PLC控制与气动PLC控制实验设备的优点，应用了开放型综合实验台构造，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的理想的综合性实验设备。实验可以让学员直观、感性地比较、理解气、电、液各自设定有的特别点、特色、及优缺点等。
液压实验元件均为透明有机材料制成，透明直观。方便理解掌控把握几十种常用液压元件的构造、功能及用途。掌控把握几十种基础实验线路的作业过程及原理。实验时，组装实验线路快捷、便利。气动实验与液压实验电气主控单元配备装备2套PLC控制与2套继电器控制，简便实用。
二、实验台包括
实验系统应用“二合一”双面构造，即一张实验桌可供两组四位学员分别实行气动实验与液压实验，也可以双面同时实行气动液压综合实验，优化共享资源，提升设备的功能价格比。整体构造简便，实用性强。

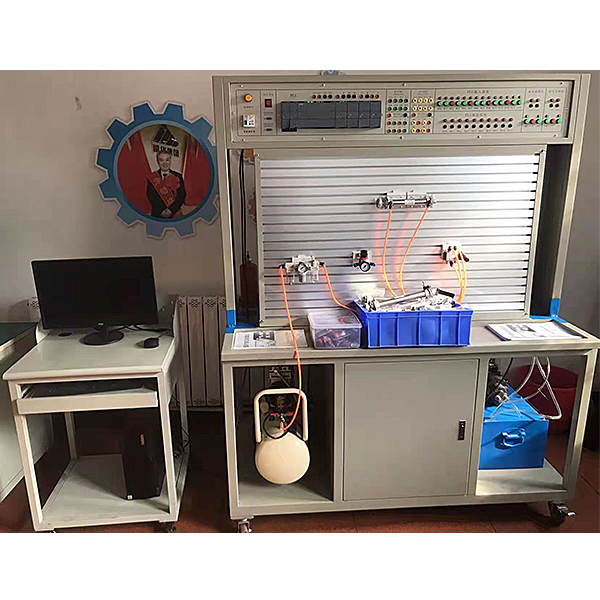

该实验台为钢制双层亚光密纹喷塑构造。美观大方，坚固耐用，实操便利。基础配备装备为：气动实验元件1；气动实验PLC控制模型块1套；无油低噪音空压机1台；液压实验元件1套，液压实验PLC控制模型块1套；液压实验泵站1台。（计算机数值数值按照学校要求另行配备装备）
本实验系统应用专用单独液压实验泵站，配电机调节速度系统，而而而且电机速度控制系统内部设定有安全限速功能，可以对输出的最高速度实行限制。配备有油路压力调定功能，可以调定输出压力油的安全作业压力。配备装备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材实操平台上（实操平台带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。




透明液压与气动实验装置,变频器综合实验装置

一、设备基础简介

“变频调节速度实验装置”是在--当前变频调节速度实验教学的基础上，推出的一款新的变频调节速度实验装置，该实验装置为变频技术实验和考核提供了先进的实操平台。实验台可完成“变频调节速度技术”课程的相关教学实验。特别是系统提供开放式教学，可充分培养学员的实际动手能力。

二、设备尺寸

   变频调节速度实验装置尺寸：534*330*170mm（长*宽*高）。

三、技术功能

1、写入电源：三相四线：~380V ±10％    50Hz

2、作业环境：温度（℃）-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有三相四线漏电保护开关，设定有漏电压（V），漏电流（A）自动切断电源等功能。符合国家安全标准。

四、系统包括

变频器实验结合套件

FR-A740-0.4kW三相交流ACAC电380V供电，该机型用磁通矢量控制，完成1Hz运行150%转矩输出。15段速度等功能选用。内置RWM，完成更低噪音运行。内置RS485通信口。柔性PWM，完成更低噪音运行。

三相鼠笼电机：写入电压（V）：380V,电流（A）：0.4A。功率（W）：180W
