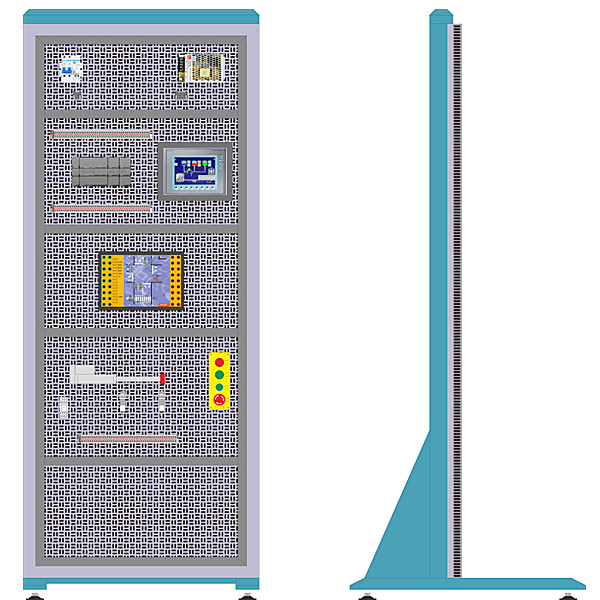

网络控制实训装置

本装置是装置，做到一机多用、资源共享、方便管理、plc部分模仿实际工业控制过程中经经典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构检验自己编写程序的正确性，掌控把握PLC的实际应用，增强学员对PLC的学习掌控把握兴趣。设备应用箱式挂式模块件式，方便实验项目拓展和用户第二次研发。自设备推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利，对学员理解和掌控把握可编程控制器的控制原理和实操方法。加快学习掌控把握PLC的编程方法。全部设定有极大的帮助。

二、主要设备含有概括

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 含有概括写入/输出：14 路数字量写入 24V直线DC写入，10路晶体管输出24 V直线DC，2路模仿量写入0 - 10V DC或0 – 20mA；供电：直线DC DC 24 V；可编程数值存储区：50 KB

2) 模仿输出模型块 1路模仿量输出 12BIT +/- 10VDC / 0-20 mA

3) 模仿器模型块 8 POSITION

4) 以太网电缆

5) 工程组态系统wincc（含授权）

6) 数字量写入输出模型块 8写入24V DC/ 8输出继电器

电源模型块，写入：120/230V AC，输出：24V DC/2.5A

7）全部I/O口均应用插接和端接两种方法。

（2）数值可视化单元

应用西门子KTP700人机界面HMIHMI KTP700BASIC PN

1）1个HMI基础型色彩 PN，基础面版，按键和触摸实操，7“ TFT 显露屏， 65536 色，PROFINET 连连接口；

2）1个适用来10/100MBIT/S 的非管理型工业以太网交换机；

3）全部I/O口均应用插接和端接两种方法。

互联网控制实验装置,悬架原理测量试验实验台

一、设备简介
该设备应用汽车悬架系统为基础，充分展示汽车悬架的包括构造和作业过程。
适用来学校对车辆悬架的课程课程理论和维修实验的教学需要。

二、功能特别点
1.由电机驱动偏心模仿路面工况的改变，模仿演示汽车行驶中悬架系统的作业过程。
2.可真实对汽车前悬架系统拆卸装配与展示实验。
3.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
4.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
