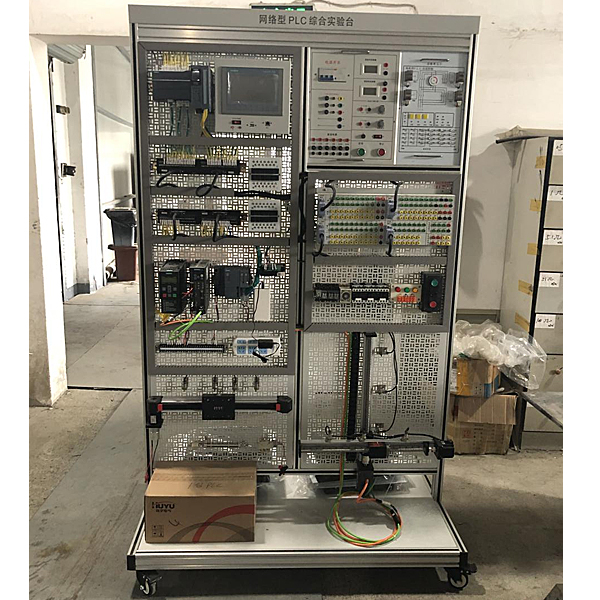

数字化网络PLC综合实验台

本装置是按照人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、 研发背景

1. 本装置是按照人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。

2. 工业迅速发展处置整理器要求不断提升，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时适用需要实验室建造设计重复会导致浪费资金和实验室空间。

3. 一个设备需要多种加工工序技艺，导致工业现场设备错纵复杂，一个主机不能完成全部作业，需要多个站点实行相互协作完成。

4. 不一样层次的考核需要不一样设备，不能有机的实行集合，有些实验完成后无法实行考量查验学员的接受程度。

三、 设备特色

1. 实验建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过拓展口引出，可以用来插接式实验，也可实行线接式实操实验；还设定有两块可拆卸的网孔板可对不一样层次的学员实行考核。

2. 在主机选型方面由小型FX3U系列plc到中型FX5U系列PLC再到大型Q系列PLC，全面覆盖了三菱常用PLC类型，主机可以经过并口连接到实验区实行实验，可从基础小型PLC开始学起，再到中型PIC,最后到大型PLC，由简到繁的学习掌控把握理念让学员容易接受，学习掌控把握起来更加得心应手。

3. 应用模型块结合式构造，含开关量、模仿量、变频调节速度、触摸屏、通信模型块等，配套MCGS工控组态监控系统，完成拟真化、信息化实验教学。

4. 项目实验模型块：运用目前经经典型的可编程控制器及总线技术完成对工业生产中经经典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。

5. 拟真实验教学：经过虚拟环境就地实时显露PLC运行状态，模仿工业现场控制，可以实行编程实验、程序语言编写测量试验等功能。

6. 模型块化互联网系统：互联网构造主要应用三菱主机Q03UDV、FX5U-32MT、FX3U-32MT含有概括，按照工业中三菱PLC应用历程组建了一个工业互联网，组网通讯涉及CCLINK通讯、三菱变频器专用协议，主从站通讯、以太网通等多层组网通讯。

数字化互联网PLC综合实验台,汽车限限制动作作系统实验台

一、设备简介
该设备应用 汽车ABS/ASR/ESP限限制动作作系统为基础，配备有ABS/ASR/ESP系统作业原理图，真实展示紧急限限制动作作时ABS/ASR/ESP系统作业过程。
适用对ABS/ASR/ESP限限制动作作系统的构造包括、动作演示等教学功能。
适合于汽车ABS/ASR/ESP限限制动作作系统课程课程理论教学和检验测试与维修实验的教学需要。

二、功能特别点
1.真实的汽车ABS/ASR/ESP限限制动作作系统实物为基础，完整展示ABS/ASR/ESP限限制动作作系统的包括构造。
2.由三相异步电机带动前后轴转动，模仿汽车行驶。紧急踩下限限制动作作踏板时，ABS/ASR/ESP系统开始作业，前后限限制动作作盘保持微量转动，限限制动作作踏板上可感觉不断弹脚，真实演示汽车ABS/ASR/ESP系统的作业过程。
3.实验台实操平台上绘有彩色UV平实操平台喷绘电子回路图和液压管路图，学员可直观对照电子回路图和ABS/ASR/ESP限限制动作作系统实物，认知和解析控制系统的作业原理。
4.实验台实操平台上安装配备有检验测试端子，可直接在实操平台上检验测试各传感器、控制单元管脚的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.实验台安装配备有压力表，可就地实时显露限限制动作作总泵和四个限限制动作作分泵的液压改变。
6.实验台实操平台上安装配备有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测量试验、功能数值设定、波动线解析等自诊断功能。
