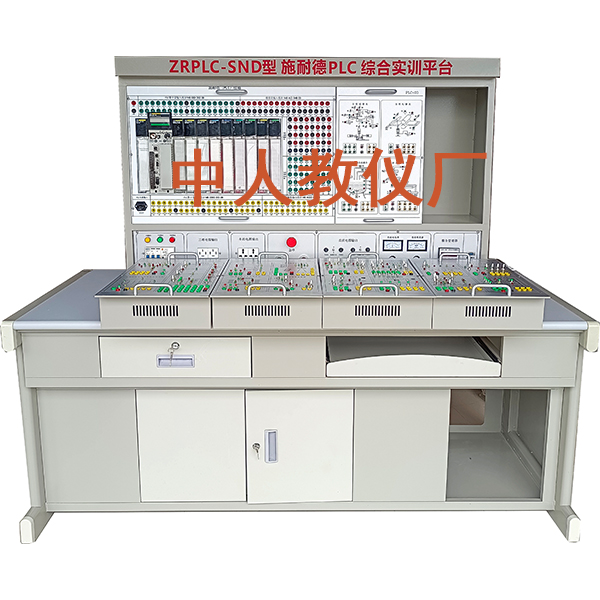

施耐德PLC综合实训台

  plc自动化控制实验台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实验教学及技师技能鉴定考核。

二、装置特别点

1、本套系统含教师主站和学员从站实验装置，每套实验装置均由控制屏、实验桌、PLC主机结合套件、通信模型块等包括。

2、应用挂式模块件构造，设定有开关量、模仿量、控制对象等单元，能完成逻辑、模仿、过程、动作等的控制实验教学。

4、装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实验考核时间及误实操次数。

三、技术功能

1、写入电源：三相四线（或三相五线）～380V±10% 50Hz

2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量（KV）：＜0.5kVA

4、重 量：100kg

5、外观尺寸：1700mm×700mm×1650mm

6、安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

四、实验装置的基础配备装备及功能

实验装置由控制屏、实验桌、主机实验结合套件、实验模型块、等包括。

（一）控制屏

1、交流ACAC电源控制单元

三相四线380V交流ACAC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时设定有漏电警报指示及警报复位。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

施耐德PLC综合实验台,汽车发动机保养实验台

一、设备简介
该设备应用 全新大众桑塔纳3000 汽车发动机保养系统实物为基础，充分展示汽车保养系统的包括构造和保养过程。
适用来学校对汽车发动机保养系统课程课程理论和维修实验的教学需要。

二、功能特别点
1.应用汽车发动机保养系统实物制作，充分展示系统的包括构造。
2.真实发动机保养实验。
3.可实行发动机三滤保养与拆卸装配实验实操。
4.可实行发动机火花塞保养与拆卸装配实验实操。
5.可实行发动机喷油器保养与拆卸装配实验实操。
6.实操平台部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利存放图纸文档实验指导书、轻型检验测试仪表器具等。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
