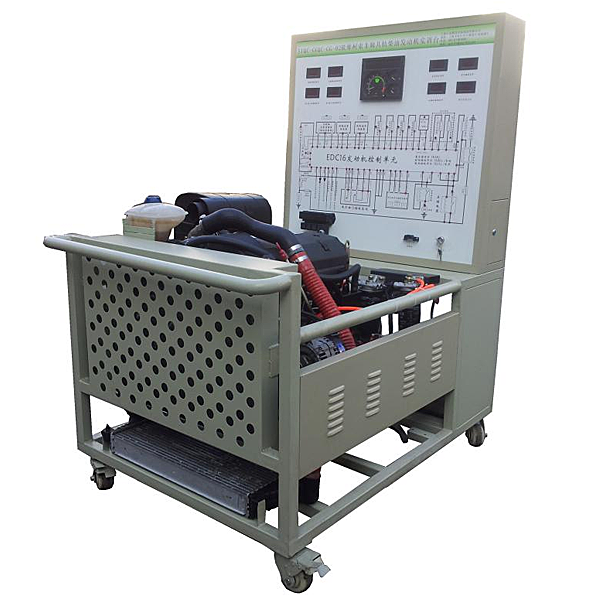

依维柯柴油发动机运行实训台

依维柯柴油发动机运行实验台,变电站模仿实验装置

一、设备简介
该设备应用翻新SOFIM8142柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的包括构造和作业过程。
二、功能特别点
真实可运行的普通柴油发动机，充分展示普通柴油发动机的包括构造和作业过程。
实验台实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和柴油发动机实物，认知和解析控制系统的作业原理。
实验台实操平台上安装配备有汽车仪表，可就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）、电流（A）、信号等。
实验台配备装备有油门控制装置，可便利对发动机加快速度减慢速度。
实验台配备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
实验台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）场景均可实行360°全方位旋转、放大、缩小、平移。




依维柯柴油发动机运行实验台,变电站模仿实验装置

一、 概 述

该系统由一次系统屏、二次保护储物储物柜、变电站后台系统三部分包括。一次系统应用经经典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧应用单母分段,35kV侧应用单母分段带旁母接线。二次部分全部应用微机型继电保护装置和测控装置，分为四个保护储物储物柜装配；能上传数值，接受监控主机命令，完全适用“四遥”功能和远动的要求。同时应用多串行口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设定有经经典型完整的一次系统，开关、刀闸应用不一样类型开关实操，互锁设定完备。 电气线路可设定多种类型故障；

2. 二次继电保护装置配备装备完整；

3. 间隔层设备功能良好，运行可靠；

4. 通信系统具备单独的通信信道，适用无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配备装备齐全；

6. 开放性强，保护测控装置应用标准通讯协议，系统系统应用工业组态系统，开放协议。

三、实验项目

线路保护类

(1) 系统正常﹑最大﹑最小运行方法

(2) 电气系统短路

(3) 微机保护装置基础功能测量试验

(4) 微机定时限过电流（A）保护

(5) 微机无时限电流（A）速断保护

(6) 微机带时限电流（A）速断保护

(7) 阶段式电流（A）保护

(8) 运行方法对保护感知度的影响及感知度校验

(9) 电流（A）电压（V）连锁保护

(10) 反时限保护实验

(11) 阶段式过电流（A）保护与自动重合闸前加快速度

(12) 阶段式过电流（A）保护与自动重合闸后加快速度

(13) 功率（W）方向过电流（A）保护

(14) 零序电流（A）保护

(15) 过负荷保护

(16) 低压减载

线路设计性实验（自行设计、接线、动作试验）

电流（A）电压（V）连锁速断保护与过电流（A）保护

电流（A）电压（V）连锁速断﹑过电流（A）综合保护与自
