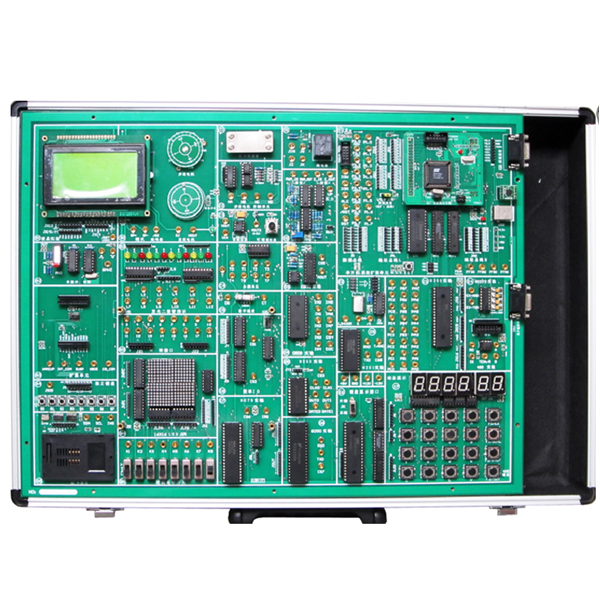

单片机技术实验装置

本系统是《MCS-51单片机原理与连连接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易拓展为设计思想，主板以《51系列单片机实验指导书》基础实验为主，多加地址总线、数值总线、控制总线引出和拓展单元（区），这样学校可以从需要出发，选配各种拓展模型块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验研发环境，也是科研、研发作业者的得力助手。

二、系统包括：

1.硬件：

（1）研发系统包括：单片机拟真连连接口（拟真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数值存储器（61256x2），开放式4*6键盘电子回路，开放式6位动态数码管显露电子回路.

（2）写入/ 输出：128*64 LCD图文电子回路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平写入/ 输出电子回路，排针∕锁紧孔转连连接口、16*16 LED点阵电子回路，音频功放，0～5V可调模仿量，PWM电子回路、射极跟随器，ISP在线下载连连接口，打印口，用户串行连连接口。

（3）常用连连接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度（℃）18B20、IC卡读写、蜂鸣器、小型直线DC电机、步进电机、压力传感器、继电器等；

（5）拓展单元连连接口：提供总线连连接口，可自行拓展设计或选配我公司各种拓展模型块。

2.系统：系统配备装备2000/xp等实操平台的单片机拟真调节测量试验系统，支持汇编、C51语言编译、调节测量试验；单片机在线下载系统等。

3.电源：系统内置高功能直线DC稳压电源。

4.机箱：系统配备装备轻便铝制箱子作为实验仪机箱。

三、系统主要特别点:

（1）拟真器外接：拟真器和实验系统分开，实验系统只留拟真器连连接口，拟真器可单独使用。实验仪配备装备的51/96通用单片机拟真器，64K数值空间、64K 程序空间全部开放，不占用CPU资源，应用双CPU模式，拟真CPU和实验CPU单独运行，系统提供单步、断点、暂停、全速运行等调节测量试验功能。。

（2）实验开放性：实验电子回路单元尽可能单独开放,如开放式键盘, 开放式显露器,开放式串行口等,为适应多种方法实验提供可能。


单片机技术实验装置,电子回路原理实验台

一、基础简介

电工综合实验系统吸收了国内国外先进教学仪表器具的优点，充分考虑了实验室的现状和未来的发展趋势，从功能上和构造上实行了创新，应用箱式挂式模块件式构造，简洁明了，布置合理，使用便利灵活。实验仪表全数字化显露、精确度高，对实验中所涉及的电 源、仪表器具仪表采取可靠保护，同时设定了可靠的人身安全保护体系，该实验装置功能优越， 是各大中专院校实验室建造设计的最佳选用。

二、拟真实验系统：

1.用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学员用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学员讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部位件一般无二，画面逼真。经过实验能够对学员实行实验室安全用电教育，提升学员的安全意识，使学员学会一些自救的方法，让学员在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

2.维修电工电子电机与职业资格培训考评拟真系统(提供演示及版权证书)：系统内容含有安全用电常识、电工工量具、电工识图、电工仪表、电工照明电子回路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工序技艺、SMT技术、电子设备制造过程、故障排除、连线、减慢速度器三维（3D）拆卸装配、轴系机构拆卸装配（含有概括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验）等模型块，学校可以按照学员学习掌控把握进度选用相应的实验模型块实行实验。

3.三用表拟真系统(提供演示及版权证书)：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACAC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACAC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。
