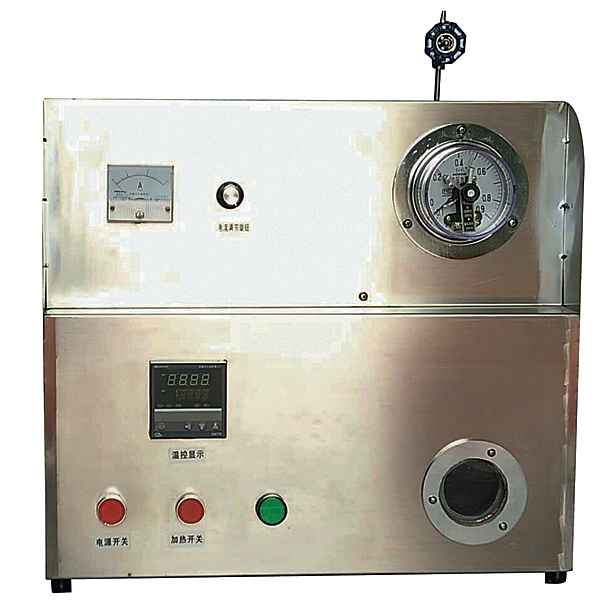

饱和蒸汽P-T关系实验装置

饱和蒸汽P-T关系实验装置,交直线DC调节速度实验装置

实验目的：
1、测量试验一系列对应饱和水液面压力下的饱和蒸汽温度（℃），测绘制作出关系弯弯曲线。
2、可直观地查看到相应饱和压力与饱和温度（℃）下的沸腾情况。
主要配备装备：
高压电蒸汽发生器、高低压控制压力表、功率（W）调动仪、透明玻璃窗、温度（℃）和压力保护装置、温控仪、可配套不锈钢实验台。
技术功能数值：
1、写入电源：一相AC220V±10% 50Hz，功率（W）500W。
2、高低压控制压力表，最大压力1MPa，应用轴向带边电接点压力表起到安全保护作用。
3、外观尺寸：500×350×600mm，外观为不锈钢支撑架。
4、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
3、原理展示：展示湿式报警系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部水流。配备装备练习模型块（内置4道选用题，选用正确与错误均有提醒）




饱和蒸汽P-T关系实验装置,交直线DC调节速度实验装置

一、 设备基础简介

交直线DC调节速度实验装置是依据《电力拖动自动控制系统》、《直线DC调节速度》、《交流ACAC变频调节速度》、《高级维修电工（交直线DC调节速度部分）》教学材料大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。交直线DC调节速度实验装置主要实验和考核学员对交流ACAC变频器和直线DC调节速度装置的功能数值设定和系统应用能力，经过对交流ACAC变频器控制电子回路和所控制电机负载的精心设计，使学员经过实验掌控把握交流ACAC电机变频控制各种经经典型的作业状态；经过对直线DC调节速度装置主线路、控制线路和直线DC电机负载的精心设计，使学员经过实验掌控把握直线DC电机调节速度各种经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）：≤1.5KVA

3、规格（mm）：1650×700×1580 （左右）。

4、重量（kg）：300Kg

5、作业环境：温度（℃）－10℃～＋40℃   相对湿度＜85%（25℃）

三、主要结合套件：

1. TS电源控制屏

 (1) 交流ACAC电源

提供三相380V交流ACAC电源，交流ACAC电源输出处设定有过流保护技术，相间、线间过电流（A）及直接短路均能自动保护。配备有1只指针式交流ACAC电压（V）表，经过变换开关指示三相电网电压（V）。

（2）稳压电源模型块

1）1路输出电压（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）为2A，每路电源输出有0.5级数字电压（V）表指示。

2）提供直线DC220V/1A直线DC电源1路，为直线DC电机供电。

（3）仪表模型块

1）设定有交流ACAC电压（V）表一只，测量范围0-450V，3为半数字显露。

2）设定有交流ACAC电流（A）表一只，测量范围0-5A，3为半数字显露。

3）设定有直线DC电压（V）表一只，测量范围0-±300V，3为半数字显露。

4）设定有直线DC电流（A）表一只，测量范围0-±5A，3为半数字显露。
