温度、湿度、压力、流量示教实训装置

温度（℃）、湿度、压力、流量示教实验装置,储物储物柜式交直线DC调节速度实验装置

设备功能：

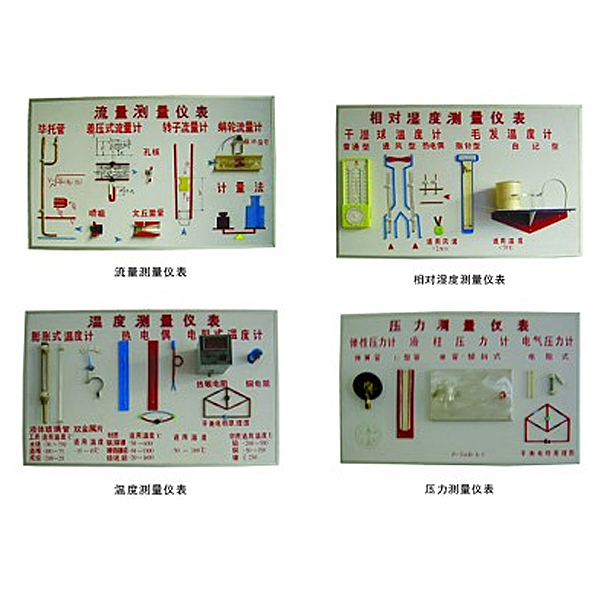

热工类测量仪表器具示教板，分为温度（℃）测量示教板；压力测量示教板；相对湿度测量示教板；流量测量示教板。
各测量挂板均以实物加某些传感器的放大剖面制作而成。因为测量仪表器具众多，挂板只是选用了设定有代表性的、经经典型的、常用的仪表及传感仪表器具。
主要配备装备：
流量测量仪表示教板
1、流量测量仪表有毕托管、差压式流量计、转子流量计、蜗轮流量计和其他计量器具等多种类型
2、本示教板由毕托管、孔板、喷嘴、文丘里管流量计、转子流量计、涡轮流量计和量杯、天平等实物模型包括，各种仪表的构造和原理均清晰可见.
温度（℃）测量仪示教板
1、温度（℃）测量仪表有膨胀式温度（℃）计、热电偶温度（℃）计和电阻温度（℃）计等多种类型。
2、本示教板由液体玻璃管温度（℃）计、双金属片温度（℃）计、热能电敏温度（℃）计、铜电阻温度（℃）计和 多种热电偶等实物或模型包括，可以在每类仪表下面画有材料和适用温度（℃）界限的表格和彩色有机玻璃制作的作业原理图。
湿度测量仪示教板
1、相对湿度测量计仪表主要有干湿球温度（℃）计和毛发湿度计等类型。
2、本示教板由普通干湿温度（℃）计、通风干湿球温度（℃）计、热电偶干湿球温度（℃）计和指针式毛发 湿度计、自记式毛发温度（℃）计等实物或模型包括，有些仪表和模型还可动态演示。
压力测量仪表示教板
1、压力测量仪表有弹性压力计、液柱压力计和电气压力计等多种类型。
2、本示教板由弹簧管压力表、U型管压差计、倾斜式微压计（单管压差计）和电阻式压 力计发送器等实物或模型包括，部分仪表器具还配备有彩色有机玻璃制作的作业原理图。




温度（℃）、湿度、压力、流量示教实验装置,储物储物柜式交直线DC调节速度实验装置

一、 概 述

“ZRBP-03C型交直线DC调节速度实验考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直线DC调节速度》等课程的实验设备，设定有故障设定及故障排除功能。

二、 技术功能

1. 写入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 作业环境：温度（℃）-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量（KV）：≤1.5kVA

4. 安全保障功能：设定有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备装备

1. 工业控制储物储物柜

控制储物储物柜设定有玻璃门、直观清晰。最上部为示波器存放区。中间部分为控制模型块装配区、电源控制及仪表区，仪表装配备有交直线DC电压（V）表、交直线DC电流（A）表，和数字转动速度表（就地实时数字显露电机转动速度，同时输出模仿量电压（V）信号）；下部为变流功率（W）模型块、三相同步变压器、三相电流（A）互感器及可调电阻负载等。

2. 调节速度机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直线DC并（他）励电机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电机：220V、0.5A、100W、1420rpm。

DQ07-1直线DC发电机：220V、1.1A、240W、1500rpm。

3. 实验控制模型块

给定调动模型块

提供0～±15V连续可调直线DC电源一组。
