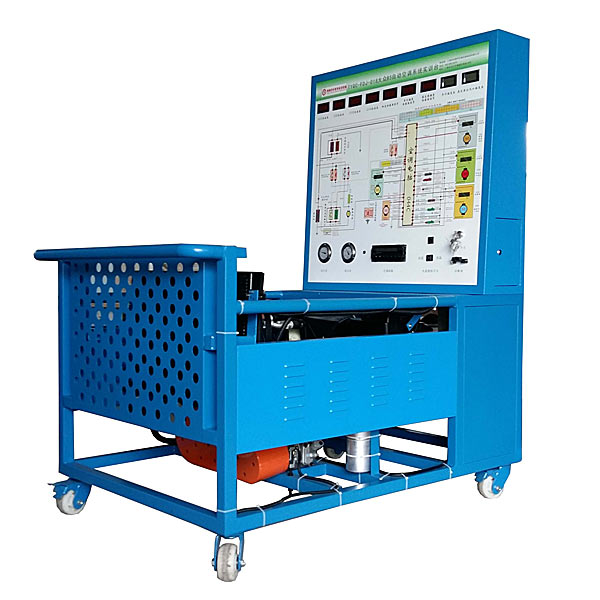

汽车自动空调实训台

汽车自动空调实验台,工业互联网控制实验装置

一、设备简介
该设备应用  汽车自动空调系统为基础，充分展示汽车自动空调系统包括构造和作业过程。
适用来各类学校对汽车自动空调系统课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的包括构造和作业过程。
2.由三相电机做为动力源，带动空调压缩机作业。实操空调控制实操平台，可真实演示汽车自动空调系统的作业过程以及作业原理。
3.实验台实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；UV平实操平台喷绘实操平台打印有永不褪色的彩色电子回路图与作业原理图；学员可直观对照电子回路图和实物，认知和解析汽车自动空调系统的作业原理。
4.实验台实操平台上安装配备有检验测试端子，可直接在实操平台上检验测试空调系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.实验台实操平台上安装配备有压力表、温度（℃）表、可就地实时显露空调管路压力、进出风口温度（℃）的功能数值改变。
6.实验台提供了学员练习加注制冷剂、检漏等实操作业平台。
7.设备检验测试实操平台正前方底座上配备有20cm的钢制台面，便利存放图纸文档实验指导书、检验测试仪表器具等。
8.实验台底座应用钢构造焊接，正前方/两侧焊接圆形护手杆，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
9.带加热装置,自动调动温度（℃）。
10.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。



汽车自动空调实验台,工业互联网控制实验装置

一、设备基础简介

本装置是装置，做到一机多用、资源共享、方便管理、plc部分模仿实际工业控制过程中经经典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构检验自己编写程序的正确性，掌控把握PLC的实际应用，增强学员对PLC的学习掌控把握兴趣。设备应用箱式挂式模块件式，方便实验项目拓展和用户第二次研发。自设备推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利，对学员理解和掌控把握可编程控制器的控制原理和实操方法。加快学习掌控把握PLC的编程方法。全部设定有极大的帮助。

二、主要设备含有概括

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 含有概括写入/输出：14 路数字量写入 24V直线DC写入，10路晶体管输出24 V直线DC，2路模仿量写入0 - 10V DC或0 – 20mA；供电：直线DC DC 24 V；可编程数值存储区：50 KB

2) 模仿输出模型块 1路模仿量输出 12BIT +/- 10VDC / 0-20 mA

3) 模仿器模型块 8 POSITION

4) 以太网电缆

5) 工程组态系统wincc（含授权）

6) 数字量写入输出模型块 8写入24V DC/ 8输出继电器

电源模型块，写入：120/230V AC，输出：24V DC/2.5A

7）全部I/O口均应用插接和端接两种方法。

（2）数值可视化单元

应用西门子KTP700人机界面HMIHMI KTP700BASIC PN

1）1个HMI基础型色彩 PN，基础面版，按键和触摸实操，7“ TFT 显露屏， 65536 色，PROFINET 连连接口；

2）1个适用来10/100MBIT/S 的非管理型工业以太网交换机；

3）全部I/O口均应用插接和端接两种方法。
