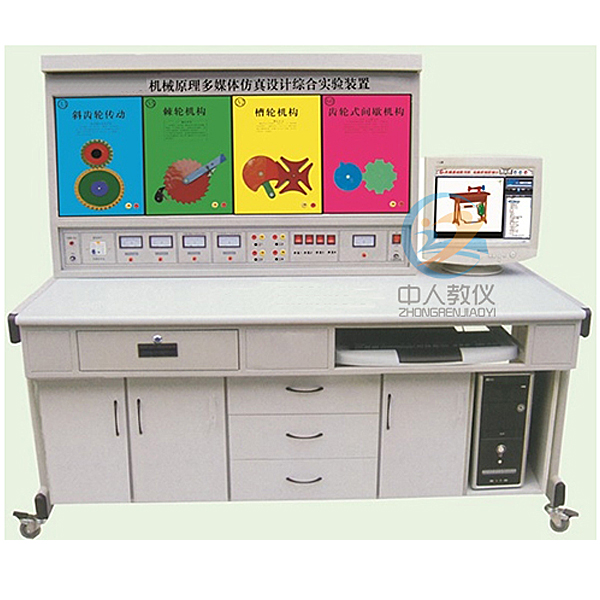

机械原理多媒体仿真实验装置

机械原理多媒体拟真实验装置,可编程控制技术实验装置

一、基础简介
本公司研制研发，集设计、测量试验、创新于一体的多媒体综合实验设备，适用来《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验装置设定有课程课程理论性和实践性的双重特别点。本实验装置从内容含有概括上含有原理基础和基础设计二部分。实验装置应用机械原理多媒体系统用电脑动画语音演示模型动作规律，同时也可以声动、同步演示模型；多媒体系统含有70件机构模型动画内容和部分设计系统；实验装置应用70块模型块板模型和说明供学员使用 ；模型块板可随课程内容需要实行更换实操。
二、设备特别点
1、机械原理示教台应用P4电脑主机一台、17寸显露器一台、鼠标、键盘各一个。
2、运用媒体系统界面，用二/三维（3D）动画生动演示各种机构动作全过程、并而而且应用语音讲解各种机构功能和原理，使学员完成课程课程理论与实际的紧密集合。
3、运用模型块板文字图表说明文件，指导学员单独解析机械基础构造和动作方法，培养看图识图解析能力。
4、运用实物模型让学员深入理解机构包括和构造原理，多加学员设计与解析课程内容，培养学员的创新意识。
5、实验装置应用70件模型和70块文字图表板和6个设计系统，分别简介各种机构的功能和构造及用途和作用。
6、本装置应用结合套件式构造，更换文字图表板和模型便捷，如需拓展功能或研发新实验，只需添加文字图表板和模型即可，永不淘汰。




机械原理多媒体拟真实验装置,可编程控制技术实验装置

一、设备基础简介

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用装配便利的特别点，很快在我国的工业控制中占据了主导地位，并而而且不断的发展。按照这一发展形势，国各大中专院枝、各类职业技术学校全部将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是按照这一教学要求研发的新一代PLC教学设备，自设备推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利，对学员理解和掌控把握可编程控制器的控制原理和换作方法，加快学习掌控把握PLC的编程方法，全部设定有极大的帮助，是PLC教学的理想工量具。

二、功能特别点

1、电源模型块：220V交流ACAC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；一相220V电源一组，由启停开关控制输出，并设定有保险丝保护。

2、直线DC电压（V）：24V、+5V输出，0～±10V可调输出；直线DC电流（A）：4～50mA可调输出；

3、实验桌：实验桌为铝木构造，桌面为防火烧、防水浸、耐磨损高密度板；储物储物柜体设定有抽屉，用来存放工量具及图纸文档实验指导书，电脑桌联体设计。

三、技术功能数值

1、写入电源：市电～220V±10%，工频50Hz；

2、环境温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量（KV）：＜1.5KVA；

4、外观尺寸：1600mm×730mm×1700mm

5、安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线。

四、配备装备表单：

1、实验桌

2、实验台

3、PLC主机模型块：三菱FX2N-48MR（写入24点，输出24点）。

4、模型块箱式挂式模块件：

PLC实验模型块一：

1）音乐喷池模仿控制  2）答题器模仿控制  3）装配流水线的模仿控制 4）十字路交通灯模仿控制  5）自动轧钢机模仿控制 6）天塔之光/电视塔电波模仿控制

PLC实验模型块二：

1）自动送料装车/传送带模仿控制  2）多种液体混合装置/搅拌机模仿控制 3）自动售货机模仿控制 4）水塔自动供水模仿控制  5）邮件分拣模仿控制

PLC实验模型块三：

1）基础写入/输出实验  2）四层电梯自动控制  3）中间继电器
