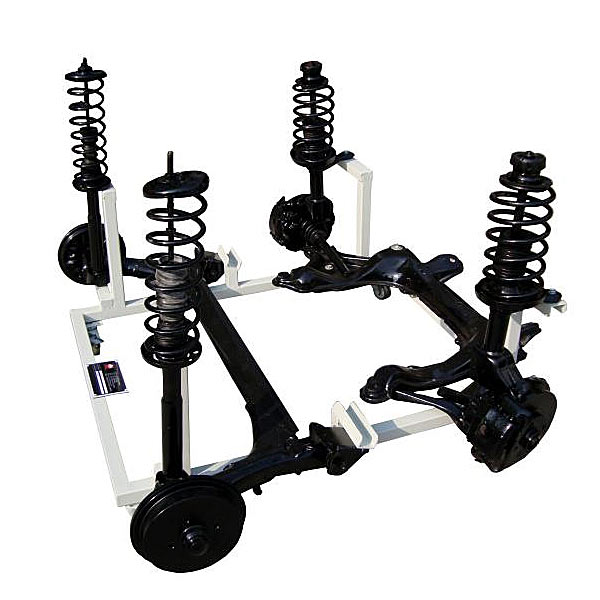

汽车前后悬架组成原理实训台

汽车前后悬架包括原理实验台,机电驱动实验台

一、设备简介
该设备应用 汽车前后悬架系统为基础，充分展示汽车前后悬架的包括构造和原理。
适用来学校对车辆悬架的课程课程理论和维修实验的教学需要。

二、功能特别点
1.真实的汽车前后悬架系统(不一样部位用不一样颜色区分），充分展示汽车悬架系统的包括构造。
2.可真实对汽车前后悬架系统拆卸装配与展示实验。
3.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
4.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。




汽车前后悬架包括原理实验台,机电驱动实验台

基础简介

本装置能适用《电机拖动与调节速度》，《电机学》，《维特电机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实验。装置设计新颖、构造合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

1、综合性强：即能完成交直线DC电机的调节速度控制，还可完成部分“微控制电机”的实验。

2、整套性强：从仪表器具仪表、专用电源、电机及其它实验部位件到实验连接线均配套齐全。

3、电机导轨底层基板应用20mm厚轧铁板，电机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电机经过特殊设计，其特性和功能数值可模仿中小型电机，学员经过实验可深入对电机课程课程理论的理解。

5、设定有电流（A）型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流ACAC电源应用隔离变压器输出，实验收集波动线更加安全可靠。

7、定时器兼报警记录仪：设定有设定时间、定时报警、切断电源及记录各种警报次数功能。

一、技术功能
1.写入电源：三相四线380V±10% 50Hz。
2.作业环境：温度（℃）-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量（KV）：＜1.5KVA。
二、设备含有概括
1.交流ACAC电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流ACAC电源，同时可得到一相0～250V可调的交流ACAC电源(配备有一台三相同轴联动自耦调压器，功率（W）1.5KVA)。可调交流ACAC电源输出处设定有过流保护装置，当相间、线间过电流（A）或直接短路均能警报并切断电源。配备有三只指针式交流ACAC电压（V）表，经过变换开关，可指示三相电网电压（V）和三相调压输出电压（V），并有指示灯指示外部电源写入和作业电源输出。交流ACAC电源经过隔离变压器输出，实验安全可靠，便利测量试验波动线。
2.高压直线DC电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组(内部设定有过流过压保护电子回路)，并设定有直线DC数字显露电压（V）表及变换开关。
3.人身安全保护体系
设定有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设定有电流（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。强电连接线及插头座，应用全封闭构造，使用安全、可靠、防触电。设定有电压（V）型漏电保护器，控制屏若有漏电情况，即切断电源。
4.定时器兼报警记录仪(服务管理器)：设定有设定时间、到时报警、切断电源及记录各种警报次数等功能。
5.控制屏正面大凹槽内，设定有两根圆钢管，可挂仪表及实验部位件。凹槽下部设定有多个小圆形一相三芯220V电源插头座，供仪表等部位件供电用。控制屏两侧设定有三极220V电源插头座及三相四极380V电源插头座。设定有实验台照明用的220V、40W日光灯一盏。
6.实验桌
实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板,构造坚固，形状似长方体封闭式构造，造形美观大方；设定有两个大抽屉、储物储物柜门，用来存放工量具、存放挂式模块件及图纸文档实验指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实验桌还设定有四个万能转向轮和四个固定调动机构，方便位移和固定，有利于实验室的布置。
7.固定电机导轨、测速发电机及智能数字显露转动速度表
含有概括测速系统及固定电机的钢导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验功能数值经经典型，能良好适用实验要求。
8.直线DC数字显露电压（V），mA毫安/安培表(三只表)
测量范围0-±300V，精确度0.5级，直线DC数字电压（V）表1只。
测量范围0-±2000mA，精确度0.5级，直线DC数字电流（A）表1只，带短路保护措施。
测量范围0-±5A，精确度0.5级，直线DC数字电流（A）表1只，带短路保护措施。
9.交流ACAC电功能数值表
1)真有效值交流ACAC数字电流（A）表(1只)：测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，设定有超测量范围警报、指示等功能。
2)真有效值交流ACAC数字电压（V）表(1只)：测量界限0～500V，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，设定有超测量范围警报、指示等功能。
10.可调电阻器(900Ω×2/0.41A/150W，2只，90Ω×2/1.3A/150W 1只)
