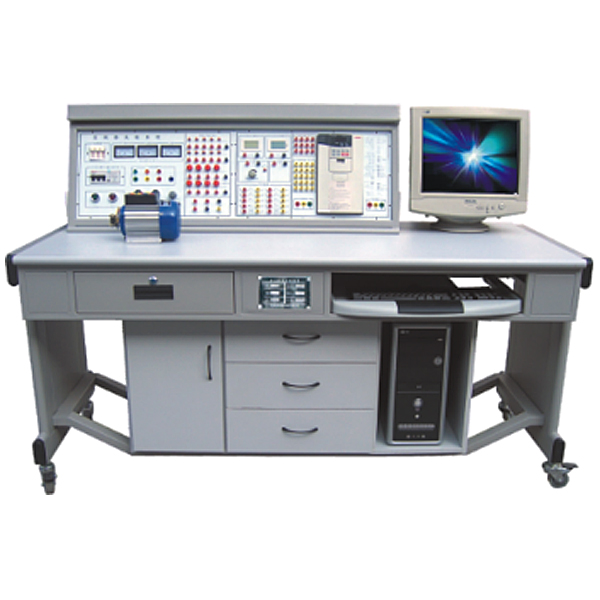

变频调速技能实训装置

本装置是在--当前变频调节速度实验教学设备的基础上，推出的一款先进的变频调节速度装置，该实验装置为变频技术实验和考核提供了先进的实操平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器（用户也可选用其它品牌的变频器，价格另议），带有RS485通信连连接口。实验台可完成“变频调节速度技术”课程的相关教学实验。特别是系统提供开放式实验教学，可充分培养学员的实际动手能力，为参加就业职位打下坚实的基础。

二、技术功能

1.写入电源：三相四线（或三相五线）～380V±10%  50Hz

2.作业环境：温度（℃）-10℃～+40℃  相对湿度＜85%(25℃)

3.装置容量（KV）：＜0.5KVA

4.重    量：＜110Kg

5.外观尺寸：1600mm×750mm×1300mm

6.安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

三、装置包括

实验装置由控制屏、实验桌、变频实验结合套件、继电接触实验结合套件、数字量/模仿量写入输出给定指示结合套件、三相异步电机、电机导轨、测速机构等包括。

（一）控制屏（钢制双层亚光密纹喷塑构造，金属铝实操平台）

1.交流ACAC电源控制单元

三相四线380V交流ACAC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

2.直线DC电源、直线DC电压（V）/电流（A）表、逻辑输出及指示等

直线DC电压（V）：0～10V可调输出；直线DC电流（A）：4～20mA；直线DC数字电压（V）表/电流（A）表；电压（V）表测量范围0～200V、写入阻抗为10MΩ、精确度0.5级；电流（A）表测量范围0～200 mA、精确度0.5级；同时设点动、自锁按钮、逻辑开关、直线DC24V继电器、1K电位器。

变频调节速度技能实验装置,膜片弹簧离合器运行实验台

一、设备简介
该设备应用汽车液压式离合器实物为基础，各部位件齐全，布置合理，可全面展示离合器的内部构造和部位件动作情况，适合于离合器课程课程理论和实践实操的教学需要。

二、功能特别点
1.应用真实的汽车液压式离合器部位件，充分展示汽车液压式离合器的内外构造。
2.手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示汽车离合器的作业过程。
3.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
