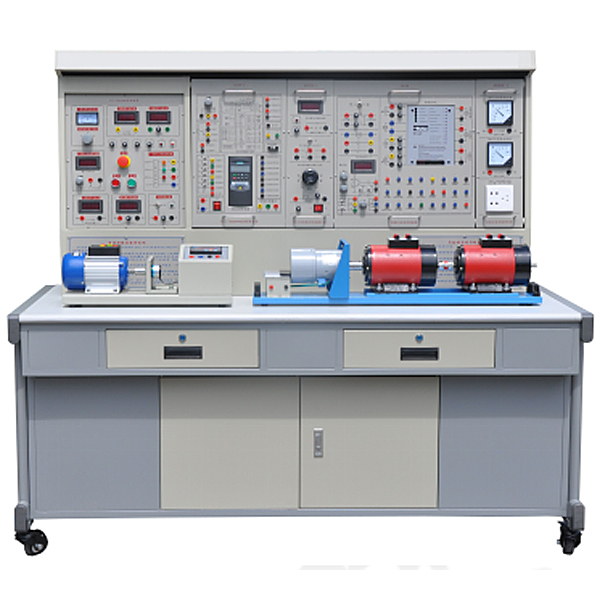

工业全数字交直流调速系统综合实训台

交直线DC调节速度实验装置是依据《电力拖动自动控制系统》、《直线DC调节速度》、《交流ACAC变频调节速度》、《高级维修电工（交直线DC调节速度部分）》教学材料大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。交直线DC调节速度实验装置主要实验和考核学员对交流ACAC变频器和直线DC调节速度装置的功能数值设定和系统应用能力，经过对交流ACAC变频器控制电子回路和所控制电机负载的精心设计，使学员经过实验掌控把握交流ACAC电机变频控制各种经经典型的作业状态；经过对直线DC调节速度装置主线路、控制线路和直线DC电机负载的精心设计，使学员经过实验掌控把握直线DC电机调节速度各种经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）：≤1.5KVA

3、规格（mm）：1650×700×1580 （左右）。

4、重量（kg）：300Kg

5、作业环境：温度（℃）－10℃～＋40℃   相对湿度＜85%（25℃）

三、主要结合套件：

1. TS电源控制屏

 (1) 交流ACAC电源

提供三相380V交流ACAC电源，交流ACAC电源输出处设定有过流保护技术，相间、线间过电流（A）及直接短路均能自动保护。配备有1只指针式交流ACAC电压（V）表，经过变换开关指示三相电网电压（V）。

（2）稳压电源模型块

1）1路输出电压（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）为2A，每路电源输出有0.5级数字电压（V）表指示。

2）提供直线DC220V/1A直线DC电源1路，为直线DC电机供电。

（3）仪表模型块

1）设定有交流ACAC电压（V）表一只，测量范围0-450V，3为半数字显露。

2）设定有交流ACAC电流（A）表一只，测量范围0-5A，3为半数字显露。

3）设定有直线DC电压（V）表一只，测量范围0-±300V，3为半数字显露。

4）设定有直线DC电流（A）表一只，测量范围0-±5A，3为半数字显露。

（4）设定有启动，停止，急停按钮各1个。

(5) 控制屏正面大凹槽内，设定有两根圆管，可挂仪表及实验部位件。凹槽下部设定有多个小圆形一相三芯220V电源插头座，供仪表等部位件供电用。控制屏两侧设定有三极220V电源插头座及三相四极380V电源插头座。

2、DQ03-1电机导轨，测速发电机及智能数字显露转动速度表

含有概括测速发电机及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，电机运行噪声小，实验功能数值经经典型，能良好适用实验要求。

3、DK40 欧陆514C直线DC调节速度系统（16A）

含有概括欧陆514C直线DC调节速度系统（16A）主机及外围调节速度结合套件。

4、GDK28 三相异步电机变频调节速度器

含有概括三菱D740变频调节速度器主机（0.75KW）及外围调节速度结合套件。

5、DQ09并（他）励式直线DC电机1台(和交流ACAC电机同轴同高)，220V/185W、1.1A， 1500r/min。

6、DQ19校正直线DC测功机电机1台(和交直线DC电机同轴同高)，220V/355W、2.2A ，1500r/min。

7、DQ10 三相异步电机380V/220V/100W。

8、直线DC电压（V）表DC300V。

9、电枢电流（A）表0~3A

工业全数字交直线DC调节速度系统综合实验台,互换性测量综合实验装置


作业台尺寸≧1200×700×1200，总重量（kg）≧150(kg)，平实操平台尺寸≧500X500（2级），外观颜色结合绿蓝色，类型：台式(检验测试装置、检验测试零件、标准图纸及指导书均放在一个精制的台桌里)。
零件形位误差精确度检验测试：
1、微型跳动检验测试仪
外观尺寸：≈455×120×325mm， 重量（kg）≧20(kg)，精确度：6级，检验测试界限（1、跳动测量轴：长度：50—100mm；直径￠10—80mm；2、检验测试齿轮：模数1—5；齿数17—22，齿宽10—50mm。配套量具千分表￠50/0.001（成量）杠杆百分表￠50/0.01（成量）配套检验零件（不锈钢）1、台阶轴（7级一根）：￠30－60，长度95mm；2、齿轮（7级一根）：模数3；齿数18。）
微型圆（柱）度、直线度、同轴度检验测试仪
外观尺寸≈270×100×180mm，重量（kg）≧10(kg)，精确度6级，检验测试界限：（1、直线度：长度：50—100mm；2、圆（柱）度：直径￠10—40 mm，长度：60mm；3、同轴度：外径￠20—50，内径￠10—40mm。）配套量具：杠杆百分表￠50/0.01（成量），配套检验零件（不锈钢）：1、直线度测量块（7级一根）：长度：120mm；2、圆（柱）度测量轴1（7级一根）：直径￠30，长度：60mm；3、同轴度测量轴2（7级一根）：外径￠50，内径￠40。
3、微型平面度、平行度、垂直度、对称度测微仪
外观尺寸≈150×100×265mm,重量（kg）3(kg),精确度≧6级,检验测试界限(1、平面（行）度：长X宽：100—120mm；2、垂直度：直径￠10—60 mm，高度：≧100mm；3、对称度：长X宽：50—40mm。)
配套量具:百分表￠50/0.01（成量）检验方箱（100X100/2级）,配套检验零件（不锈钢）:1、平面（行）度测量块（7级一块）：长X宽：100—120mm；2、垂直度测量轴：（7级一根）：直径￠50，长度：50mm；；3、对称测量块：长X宽：50—20mm。
4、零件尺寸误差精确度检验测试
精密测量工量具:1、带表游标卡尺（0-150/0.02成量）2、外径千分尺(0-25/0.01成量)3、螺纹千分尺（0-25/0.01哈量）4、公法线千分尺（0-25X0.0上量）5、齿厚卡尺（1-26模数 /0.02上量）6、内径百分表（10—18 X0.01成量）、7、螺纹环规（M10—6gT哈量）、螺纹环规（M10—6gZ哈量）、螺纹塞规（M10—6H哈量）、8、螺纹样板（60°上海）、螺纹样板（55°）各一把。
检验零件（不锈钢、7级各一件）(1、测量块:50×16×10mm2、测量台阶轴: 直径￠12-15-20,长100 mm测量轴套：外径￠40，内径￠15-32mm。4、测量轴承（6201P0级）5、测量花键（25×21×6mm）6、测量平键（5×5mm）7、测量螺纹轴（M10-16，长78mm）8、测量齿轮（Z=20，m=3，齿宽14mm）)
5、表面粗糙度比较检验测试:比较样块（哈量）1、外圆车削表面粗糙度比较样块（套）2、端铣表面粗糙度比较样块（套）3、刨削表面粗糙度比较样块（套）4、平面磨削表面粗糙度比较样块（套）检验零件（不锈钢）1、外圆车削表面粗糙度比较零件（套）2、端铣表面粗糙度比较零件（套）3、刨削表面粗糙度比较零件（套）4、平面磨削表面粗糙度比较零件（套）
