整车电器线路实训装置

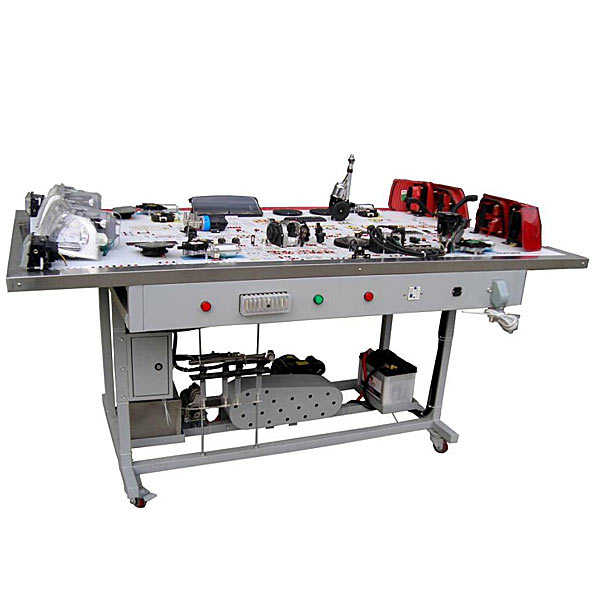

整车电器线路实训装置,液压元件拆装实验装置该设备采用 整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构
董
整车电器线路实验装置,液压元件拆卸装配实验装置
一、设备简介
该设备应用 整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的包括构造和作业过程。
适用来学校对整车电器课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的包括构造。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的作业过程。
2.设备实操平台应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车整车电器各系统的作业原理。
3.示教板实操平台上安装配备有检验测试端子，可直接在实操平台上检验测试汽车整车电器各系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.设备实操平台上安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、结合仪表、舒适系统单元等实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测量试验、功能数值设定、波动线解析、钥匙匹配等自诊断功能。
5.设备实操平台部分应用实操平台部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
整车电器线路实验装置,液压元件拆卸装配实验装置
1.交流ACAC电源：一相AC 2200 V±10% 50Hz；
2.相对温度（℃）：-10～50℃；
3.相对湿度：＜85%（25℃）
4.外观尺寸：约1400mm×700mm×820mm；
5.整机功耗：≤1.0 kVA；
6.安全保障功能：实验台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线
功能特别点
1.可以对工业液压元件实行拆卸装配实验。
2.为减小拆卸装配时的碰撞而引起的噪音，在台面上铺设定有防静电皮垫。
3.台面上还设定有小元件盒，以防止零件的丢失。
4.设计了一块拆卸装配垫块防止拆卸装配时损坏桌面。
5.设定有抽屉、机床台灯、交流ACAC电源插头座。
6.实验桌应用金属框体构造制作，表面为双层亚光密纹喷塑工序技艺处置整理，配套两张实验椅。
配备装备表单：
1、实验台1台
2、齿轮泵（BB-B6 1台）
3、直动式溢流阀（P-B10 1只）
4、先导式溢流阀（Y-10B 1只）
5、减压阀（DR10-4-5X10Y 1只）
6、节流阀（DVP6 1只）
7、调节速度阀（2FRM5-31B/15QB 1只）
8、液控单向阀（SV10PA1-30 1只）
9、三位四通换向阀（4WE6E61B/CG24N9Z5L 1只）
10、单杠双作用液压缸（MOB40-200 1只）
11、钢皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
