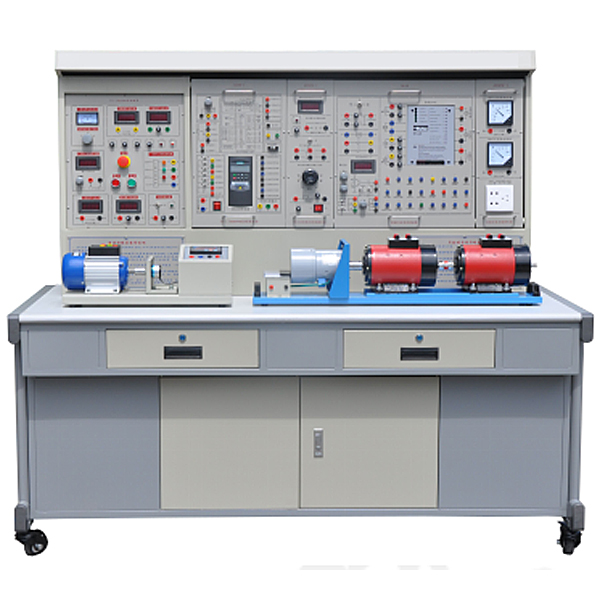

高级维修电工直流调速实训台

直线DC调节速度实验装置是依据《电力拖动自动控制系统》、《直线DC调节速度》、《高级维修电工（直线DC调节速度部分）》教学材料大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。直线DC调节速度实验装置主要实验和考核学员对直线DC调节速度装置的功能数值设定和系统应用能力，经过对直线DC调节速度装置主线路、控制线路和直线DC电机负载的精心设计，使学员经过实验掌控把握直线DC电机调节速度各种经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）：≤1.5KVA

3、规格（mm）：1500×700×1500（左右）。

4、重量（kg）：300Kg

5、作业环境：温度（℃）－10℃～＋40℃相对湿度＜85%（25℃）

三、主要结合套件：

1.电源控制屏

(1)交流ACAC电源

提供一相220V交流ACAC电源，输出处设定有过流保护技术。配备有1只指针式交流ACAC电压（V）表，指示电网电压（V）。

（2）稳压电源模型块

1）1路输出电压（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）为2A，每路电源输出有0.5级数字电压（V）表指示。

（3）仪表模型块

3）设定有直线DC电压（V）表一只，测量范围0-±300V，3为半数字显露。

4）设定有直线DC电流（A）表一只，测量范围0-±5A，3为半数字显露。

控制屏两侧设定有三极220V电源插头座。

2、DQ02实验桌凳

实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板,构造坚固，形状似长方体封闭式构造，造形美观大方；设定有两个大抽屉、储物储物柜门，用来存放工量具、存放挂式模块件及图纸文档实验指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实验桌还设定有四个万能转向轮和四个固定调动机构，方便位移和固定，有利于实验室的布置。

3、DQ03-1电机导轨，测速发电机及智能数字显露转动速度表

含有概括测速发电机及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验功能数值经经典型，能良好适用实验要求。


高级维修电工直线DC调节速度实验台,压力传感器标定实验装置

压力测量设备在工程上应用广泛，种类繁多。对压力测量设备的关键部位件压力传感器的标定是保证设备精确度的最重要环节。--压力传感器标定实验是《热工检验测试技术》课程教学的重要包括部分，经过该实验能深入学员对自动检验测试技术课程课程理论的理解，使学员更好的学好这门工程基础课，理解传感器动态响应特性的对动压测量的重要性和测量及处置整理方法。本实验台，用活塞式静压力校验设备同时校验装配在同一压力腔室的工业用远传压力表、压力传感器的静态和动态压力特性；用压力波发生装置产生交变压力信号，用以上几种压力传感器同时测量这一压力信号，测量各压力传感器的动态特性。各压力传感器输出由计算机数值数值收集和解析，以深入学员对压力检验测试技术的理解，提升运用微机对各压力传感器实行静态和动态功能解析的能力。本实验台技术先进，适用来生产厂家的设备重量检验和教学科研的需要。

一、 实验目的

(1) 掌控把握压力传感器特性校准的方法和设备使用；

(2) 理解不一样压力传感器的动态响应特性；

(3) 解析各种压力传感器的动态压力响应特性；

(4) 掌控把握基础信号处置整理技术的应用。

二、 依据标准

1、GB/T1526-1989 《信息处置整理数值流程图、程序流程图、系统流程图、程序互联网图、系统资源图的文件编制符文号及约定》；

2、GB/T8567-1988 《计算机数值数值系统设备研发文件编制指南》；

3、GB50171-92《电气装置装配工程盘、储物储物柜及二次线路结线施工及验收规范》；

4、ZB/N04009-88《工业自动化仪表盘通用技术条件》。

三、 实验原理

传感器的标定，就是经过实验建立传感器写入量和输出量之间的关系，同时也确定出不一样使用条件下的误差关系。

静态校准：用活塞式静压力校验设备同时校验装配在同一压力腔室的工业用远传压力表、压力传感器的静态和动态特性。动态压力测量：用压力波发生装置产生交变压力信号。用以上几种压力传感器同时测量这一压力信号，各压力传感器输出由计算机数值数值收集和解析，经过一系列的标定弯弯曲线得到其特性指标。

四、 测控项目

实验装置主要应用稳态压力波发生装置、工业用远传压力表、低响应频率的压力传感器、高频压力传感器、开关电源、数值收集板卡、计算机数值数值以及管路包括，系统构造简图如图1所示。

为了各压力传感器的静态和动态校准，系统应用自制的管路系统连接压力波发生装置，在管路上装配工业用远传压力表、动态响应压力传感器等装置。在实行静态校准时，关闭截止阀f、c，打开其余截止阀，经过砝码来分别实行工业用远传压力表、动态响应压力传感器的校准；在实行动态校准时，关闭截止阀a、c，打开其余截止阀，由压力波发生装置对管路系统产生交变的压力信号。在实行静态和动态校准时，由装配其上的工业用远传压力表、动态响应压力传感器等各种传感器检验测试检验测试稳态或交变的压力信号，并将信号变换为标准工业信号或485信号传递给数值收集板卡，计算机数值数值则就地实时收集板卡的各传感器变换后的信号，并应用自主研发的上位机系统对所收集的压力信号实行数值解析和处置整理，获取各传感器所收集的稳态和交变压力，并完成对各压力传感器的静态和动态标定。
