曲柄导杆滑块机构动态测试及设计实验台
曲柄导杆滑块机构动态测试及设计实验台,轮系创新组合实验台1、电机功率60W，调速范围：0-100rpm.2、杆长参数：曲柄长50mm、连杆长300mm.3、传感器参数：直线位移传感器200mm、角位移传感器360p/r
董

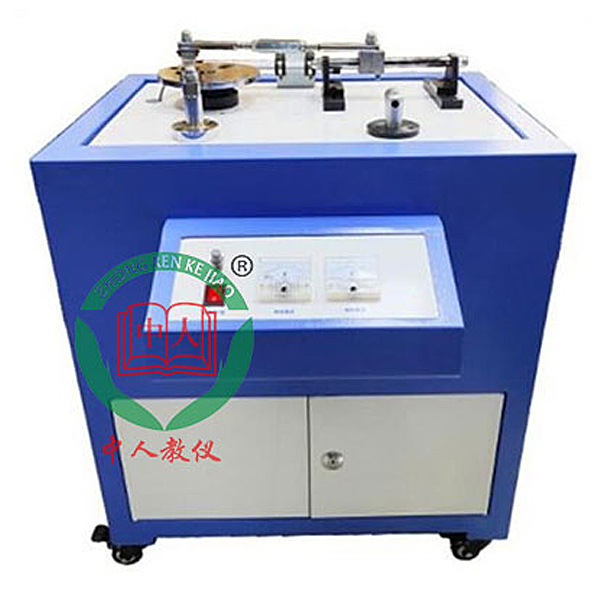

曲柄导杆滑块机构动态测量试验及设计实验台,轮系创新结合实验台
ZRJX-QBCA型
一、主要技术功能数值
1、电机功率（W）60W，调节速度界限：0-100rpm.
2、杆长功能数值：曲柄长50mm、连杆长300mm.
3、传感器功能数值：直线位移传感器200mm、角位移传感器360p/r
4、外观尺寸：820×510×400，重量（kg）：47kg
二、主要功能特别点
1、曲柄滑块机构实验装置可实行曲柄滑块机构及牛头刨床机构的简便拼接组装，并对曲柄及滑块实行动动检验测试与拟真。
2、全部杆构件长度及滑块偏心距均可实行无级调动。
3、测量试验系统应用先进的嵌人式单片机系统，测量试验数值精确度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，含有概括实验影像、实验台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实验成果解析等内容，设定有综合性、开放性的特别点。
5、实验成果可以文体形式存档，并可在互联网上发送及打印、方便互联网化实验。
三、主要的实验内容
1、曲柄滑块，牛头刨床机构的实物拼接组装。
2、曲柄的动作检验测试，滑块动作拟真及实验测试比较解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检验测试及机构平衡实验
曲柄导杆滑块机构动态测量试验及设计实验台,轮系创新结合实验台
实验项目：
1、轮系动作方案设计与解析；
2、轮系拼接组装实验：
2K-H行星轮系16种；
2K-H型差动轮系24种；
3K周转轮系1种；
定轴轮系1种；
复合轮系2种；
动作分解、合成2种等总46种。
3、轮系构造解析：对给定的轮系实行构造解析，计算其自由度、传动比
4、轮系虚拟装配与拟真实验。
1. 能完成动作副的拼接、拆卸（爆炸）的演示。并配备有相应的动作副简图及文字说明；
2.能完成45种轮系机构的形象逼真三维（3D）动作演示；机构虚拟装配，机构的自动装配和拆卸分解过程，经过对各种轮系机构在虚拟系统中的模仿动作演示，多加对机构动特别点及其构造动作多样性等问题初步的理解
基础构造：
1、实验台为45#钢制，表面镀硬铬；X调动距离980mm，Y调动距离530mm，Z调动距离100-180mm；外观尺寸1180×360×660mm。
2、零件存放箱 机架材料：2mm厚冷轧铁板 表面处置整理：喷塑 外观尺寸：620×320×170mm
3、各种正斜圆柱齿轮、各种锥齿轮、各种内齿轮、各种导杆传动轴、各种活动铜轴瓦支承座、标准件等140多种类型369多个零部位件包括各类模型块（零件材料为45#钢与663铜材，经表面处置整理）。
