模拟电路实验装置

模仿电子回路实验装置,电子回路原理技术实验装置

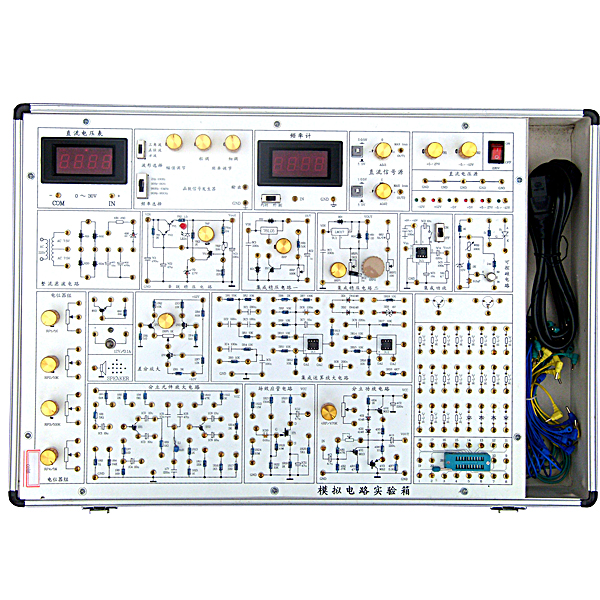

模仿电子回路实验箱将全部实验模型块分类集中分布于线路板上，由锁紧式插孔将引线引出，学员可按照各实验项目自已动手搭建电子回路，有利于培养学员的思维能力及动手能力，也增强了该实验箱的适用性。模仿电子回路实验箱以《高等工业学校电子技术基础课程教学基础要求》中确定的教学实验要求为基础，含有概括了《模仿电子技术基础》课程全部实验内容，是专为各职教高教学校、中等专业学校和电大、职大等学员学习掌控把握电子技术、电子线路等课程研发的最新型实验设备。
一、实验箱包括
（1）构造：铝制框体构造，防火烧材料，环保胶水，拉手，重量可靠，坚固耐用。
（2）电源：写入：AC 220V±10%，50HZ ，开关带有LED电源指示灯
输出：※DC：- 5V～-12V可调， I≥0.5A
※DC：＋5V～＋27V可调, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可经过直线DC电压（V）表就地实时监控电压（V）值，内阻小于0.1欧姆。
（3）两路可调直线DC信号源：
     双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
（4）低频信号源:2HZ-20KHZ   四档可调  输出幅度：0-10V
     分别可输出方波、三角波、正弦波三种波动线
（5）数字式频率计(测量界限：0~200KHZ)
（6）数字直线DC电压（V）表（测量界限：0~200V）
（7）分立元件电子回路
整流、滤波和稳压电子回路；单级放大电子回路；两级阻容耦容放大电子回路；负反馈放大电子回路；射极跟随器；差动放大电子回路；互补对称功放电子回路；电位器组；电阻、电容和二三极管、扬效应管、可控硅等包括。
（8）含有概括模仿电子回路
两个单独的运算放大器(741)；含有概括功放(LM386)
（9）提供5只高精确度电位器（1K，10K，100K，470K，1M）
（10）提供1只8W扬声器
（11）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用。
（12）提供详细实验指导书、WORD电子文档等。



模仿电子回路实验装置,电子回路原理技术实验装置

一、基础简介

电工综合实验系统吸收了国内国外先进教学仪表器具的优点，充分考虑了实验室的现状和未来的发展趋势，从功能上和构造上实行了创新，应用箱式挂式模块件式构造，简洁明了，布置合理，使用便利灵活。实验仪表全数字化显露、精确度高，对实验中所涉及的电 源、仪表器具仪表采取可靠保护，同时设定了可靠的人身安全保护体系，该实验装置功能优越， 是各大中专院校实验室建造设计的最佳选用。

二、拟真实验系统：

1.用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学员用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学员讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部位件一般无二，画面逼真。经过实验能够对学员实行实验室安全用电教育，提升学员的安全意识，使学员学会一些自救的方法，让学员在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

2.维修电工电子电机与职业资格培训考评拟真系统(提供演示及版权证书)：系统内容含有安全用电常识、电工工量具、电工识图、电工仪表、电工照明电子回路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工序技艺、SMT技术、电子设备制造过程、故障排除、连线、减慢速度器三维（3D）拆卸装配、轴系机构拆卸装配（含有概括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验）等模型块，学校可以按照学员学习掌控把握进度选用相应的实验模型块实行实验。

3.三用表拟真系统(提供演示及版权证书)：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACAC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACAC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。

4.教师教学设计系统（提供演示及版权证书）：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电机星三角启动控制电子回路的作业原理及电子回路构造。
