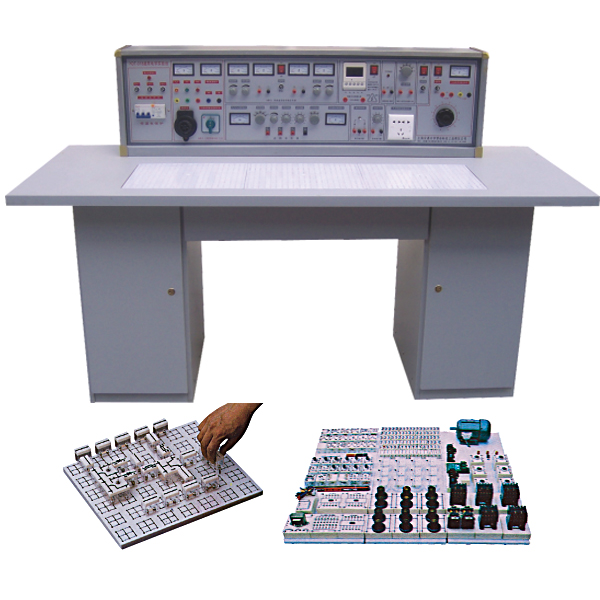

通用电子技术实训台
通用电子技术实训台,模电实验装置实验台具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板注塑而成,表面布有多孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路,直观性好,盒盖印有永不
一、设备的特别点:
实验台设定有较完善的安全保障功能,较齐全的功能。实验桌中央配备有通用电子回路板,电子回路板注塑而成,表面布有多孔成一组相互联通的插孔,元件盒在其上随意拼插成实验电子回路,直观性好,盒盖印有永不褪色元件符文号,线条清晰美观。盒体与盒盖应用较科学的压卡式构造,维修拆卸装配便利。元件存放在实验桌下边左右储物储物柜内,大大提升了管理水平,规划化程度,大大减轻了教师实验准备作业。
二、实验台及实操桌构造:
1.实验台外壳尺寸:123×35×20cm 2.三相保险座 3.三相电源写入指标 4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮:试验漏电开关漏电功能 6.电源写入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流ACAC电压(V)表:指示输出线电压(V) 9.电压(V)变换开关:与电压(V)表协作使用,监示输出线电压(V)的大小与对称情况 10.接线座5只:A单元三相四线及地线输出 11.电流(A)表W相电流(A)输出指示 12.O/I开关:三相四线电源输出控制 (提升安全系数) 13.接线座2只:B单元交流ACAC低压电源输出 14.电表(2A):B单元交流ACAC电流(A)指示 15.旋钮:B单元3-24V交流ACAC低压选用输出 16.开关:C单元双路直线DC稳压电源开关 17.旋钮:C单元双路Ⅰ路稳流调动 18.旋钮:C单元双路Ⅱ路稳流调动 19.接线座2只:C单元Ⅰ路直线DC稳压输出 20.保险座:C单元双路稳压电源保险 21.电表4只:双路稳压电源电压(V)、电流(A)指示 22.接线座:D单元直线DC5V稳压输出 23.电表:D单元电流(A)0.5V输出指示 24.开关1:控制各低压交流ACAC电、信号源 25.开关2:控制E单元交直线DC调压电源 26.电表:E单元交流ACAC电压(V)输出指示 |
27.接线座4只:E单元交流ACAC、直线DC输出口 28.旋钮:E单元0~240V电压(V)调动 29.插头座:G单元220V输出插头座 30.旋钮:音频功率(W)放大器音量调动 31.接线座2只:音频信号写入 32.按钮:单次脉使能开关 33.接线座3只:单次脉冲输出口 34.电表:函数发生器正弦波输出电压(V)指示 35.旋钮:正弦波输出三级衰减幅度粗调 36.旋钮:正弦波输出口 37.接线座:正弦波输出口 38.旋钮:矩形波输出幅度调动 39.接线座:三角波输出口 40.旋钮:函数信号发生器频率细调 41.接线座:矩形波输出口 42.旋钮:函数信号发生器五级频率粗调 43.电表:函数发生器输出频率指示 45.实验桌面尺寸:160×70cm 46.通用电子回路板:规格35×90cm,元件盒在其上随意拼插实行实验 47.储物板:存放元件盒 48.左储物储物储物柜:存放储物板(带门锁) 49.抽屉:存放常用工量具 50.右储物储物储物柜:存放储物板(带门锁) |
三、实验台主要技术功能数值参考规格:
1、写入作业电源:一相写入
2、输出电源及信号
A单元:一相220V输出
B单元:交流ACAC3、6、9、12、15、18、24V
通用电子技术实验台,模电实验装置
模仿电子回路实验箱将全部实验模型块分类集中分布于线路板上,由锁紧式插孔将引线引出,学员可按照各实验项目自已动手搭建电子回路,有利于培养学员的思维能力及动手能力,也增强了该实验箱的适用性。模仿电子回路实验箱以《高等工业学校电子技术基础课程教学基础要求》中确定的教学实验要求为基础,含有概括了《模仿电子技术基础》课程全部实验内容,是专为各职教高教学校、中等专业学校和电大、职大等学员学习掌控把握电子技术、电子线路等课程研发的最新型实验设备。
一、实验箱包括
(1)构造:铝制框体构造,防火烧材料,环保胶水,拉手,重量可靠,坚固耐用。
(2)电源:写入:AC 220V±10%,50HZ ,开关带有LED电源指示灯
输出:※DC:- 5V~-12V可调, I≥0.5A
※DC:+5V~+27V可调, I≥0.5A
※DC:±12V,+5V,DC I≥1A
※AC: 7.5V×2;AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施,自动恢复功能,可经过直线DC电压(V)表就地实时监控电压(V)值,内阻小于0.1欧姆。
(3)两路可调直线DC信号源:
双路-0.5V~+0.5V;-5V~+5V两档连续可调。
(4)低频信号源:2HZ-20KHZ 四档可调 输出幅度:0-10V
分别可输出方波、三角波、正弦波三种波动线
(5)数字式频率计(测量界限:0~200KHZ)
(6)数字直线DC电压(V)表(测量界限:0~200V)
(7)分立元件电子回路
整流、滤波和稳压电子回路;单级放大电子回路;两级阻容耦容放大电子回路;负反馈放大电子回路;射极跟随器;差动放大电子回路;互补对称功放电子回路;电位器组;电阻、电容和二三极管、扬效应管、可控硅等包括。
(8)含有概括模仿电子回路
两个单独的运算放大器(741);含有概括功放(LM386)
(9)提供5只高精确度电位器(1K,10K,100K,470K,1M)
(10)提供1只8W扬声器
(11)元件区还提供多种规格电阻、电容,二极管供用户自由搭建使用。
(12)提供详细实验指导书、WORD电子文档等。
