物联网实训装置

物联网实验装置,喷淋灭火系统实验台

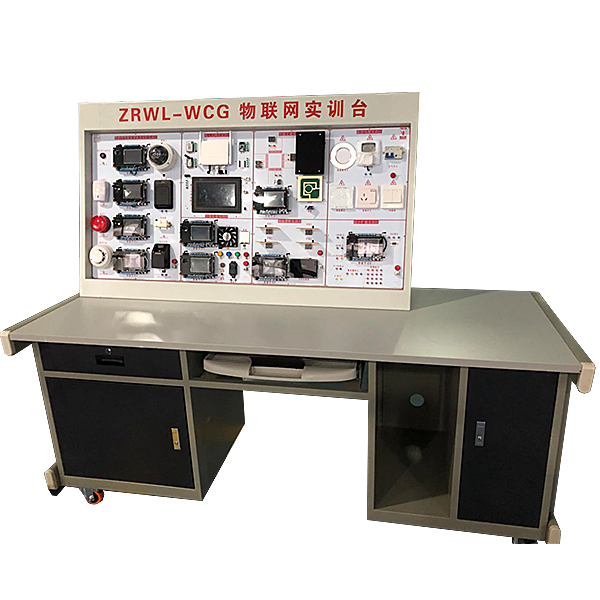

物联网实验台集无线ZigBee、Bluetooth、Wifi、RFID等通信技术于一体，应用强大的Cortex-A9（搭配Android4.4.2实操系统）嵌入式处置整理器作为智能终端，协作多种传感器模型块，提供丰富的实验例程，方便物联网无线互联网、传感器互联网、RFID技术、嵌入式系统、等多种物联网课程等的学习掌控把握。

实验平台含有概括7个部分，分别为安防/门禁实验区、家居电源实验区、智能交通实验区、智能商场货储物储物柜实验区、智能农业实验区、嵌入式网关实验区、综合拓展实验区。应用Cortex-A9、Cortex M3、8051等控制器，配备装备高精确度温湿度、光照、可燃气体、雨滴、人体感应、振动、高频读写器、超高频读写器等传感器模型块，经过标准连连接口与通信节点建立连接，完成传感器数值的快速收集和通信，深入学员对物联网各个行业（农业、家居、货储物储物柜、交通）系统的理解，熟悉物联网发展的最新技术，适用物联网实验室基础教学课程支撑。

实验台应用金属构造，工业级传感执行器直接面向实际应用，注重于实践动手能力的培养。

物联网实验装置,喷淋灭火系统实验台

一、系统基础简介

 “喷淋灭火系统实验装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统设定有喷水灭火系统经经典型构造，能够完成火灾探测，火灾报警，现场灭火等演示性实验项目，同时还能清楚的展示喷淋灭火系统的经经典型设备含有概括和系统作业原理，经过该装置的实操学习掌控把握，学员可以对楼宇中喷水灭火系统的构造有一个全面的理解，掌控把握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的构造和原理，熟悉灭火系统的控制原理和作业过程。它适用来学习掌控把握《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实验教学。二、系统特别点

1.设定有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵

2.本身自带控制器，可完成本地控制，也可完成消防报警联动控制

3.模型框体构造和水箱等主要部位件全部使用不锈钢器件，保证不生锈、不易老化

4.喷淋泵和气压罐等关键设备分别应用知名品牌，平稳型强

5.湿式报警阀、水流指示器、压力开关等设备全部经过国家强制性设备认证

三、技术功能数值

1.写入电源：三相四线～380V±10%  50Hz

2.环境温度（℃）：+4℃～+45℃

3.装置容量（KV）：＜4kVA

4.外观尺寸：2170mm×720mm×1808mm

5.安全保护：设定有漏电自动保护装置

四、主要配备装备与功能数值

1.灭火控制储物储物柜

(1)灭火控制器

灭火控制器使用单片机作为主控制器,完成对烟感探测器、水流指示器、信号碟阀、压力开关的状态检验测试，可以在自动状态下完成对报警输出，声光报警和启动喷淋水泵。经过串行口和系统可完成上位机监控功能，同时可完成本地控制和联动控制变换功能

(2)灭火控制储物储物柜

灭火控制储物储物柜由电源开关、电压（V）源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分包括，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时设定有联动控制连连接口，可以接受其它消防报警系统的联动控制信号。

2.喷淋灭火系统模型

模型框体构造和水箱等主要部位件全部使用不锈钢器件，保证不生锈、不易老化，可以模仿两层大楼喷淋灭火系统；模型系统主要应用喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等经经典型喷水灭火设备含有概括，能生动模仿大楼内水灭火系统的经经典型构造。

1）喷淋水泵：数量1台   功率（W） 550W    扬程：30米  流量:8立方米/小时

2）气压罐：数量1台    容积50升

3）湿式报警阀：数量1台  口径：φ100mm  规格限定作业压力1.2MPa

4）玻璃球喷头：数量至少6个   68℃温级

5）水流指示器：数量至少2个  感知度15L-37.5L/min

6）感烟探测器：2个

建筑大楼与智能楼宇电气装配虚拟拟真系统（消防模型块）

基于unity3d设计，用户自行按照电脑配备装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：

A、湿式报警系统

1、系统基础简介：湿式报警系统基础简介

2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。

3、原理展示：展示湿式报警系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部水流。配备装备练习模型块（内置4道选用题，选用正确与错误均有提醒）

4、设计布置：设定有选用题、计算题，每题均有计分，提供并上交后显露正确答案与得分

B、气体灭火系统

1、系统基础简介：气体灭火系统基础简介

2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置8道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选用阀、烟感报警器、火灾报警控制器。

3、原理展示：展示气体灭火系统的作业原理，三维（3D）动画演示，三维（3D）模型半透明化，可以见内部气体。配备装备练习模型块（内置3道选用题，选用正确与错误均有提醒）

4、设计布置：设定有6道选用题，每题均有计分，提供并上交后显露正确答案与得分

C、逃生演练：应用趣味游戏的形式实行教学，在限定的时间内逃出着火房间，选用失误将直接进入分数界面。

五、实验项目

1.系统构造与设备认知

2.喷淋灭火系统伺应状态实操

3.喷淋灭火系统调节测量试验

4.火灾探测与火灾报警

5.喷淋灭火实操

6.喷淋系统系统综合实操实验

六、场地要求

实验室内部应当设定有三相四线写入电源，设备所需空间应当至少保有4m2。
