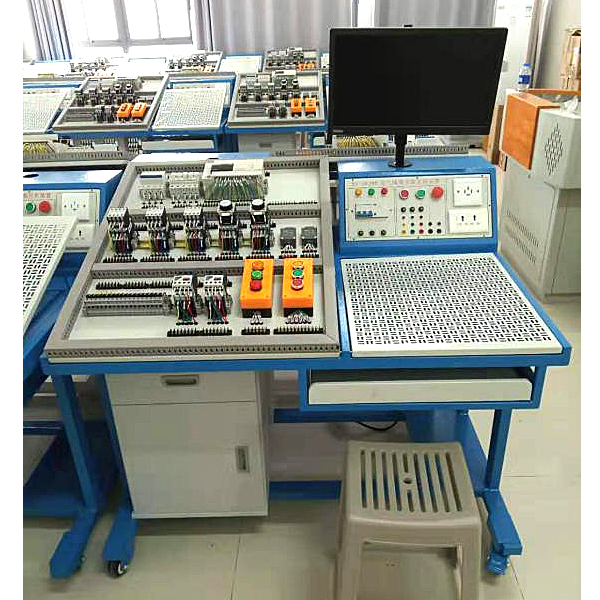

电工实训考核实验台

设备由铁板制作的考核平台、网孔板设备和电源装置等包括。按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验。使用完毕的元件、器件和部位件，从设备上拆下，集中保管，损坏和丢失少。设备配备装备漏电保护、过载和电子回路保护，保障人身安全和设备使用安全。

二、设备技术功能数值参考规格

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木储物储物柜构造；

3.电源：

1)写入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流ACAC输出：三相五线  380V 接插式1组、220V接插式1组、220V插头座式1组，380V插头座式1组

4.保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）≤30mA，带电源指示。

三、设备构造功能

设备由实验屏（内置电源）、实验桌（含键盘）、储物储物储物柜三大部分包括。钢制表面经高温喷塑处置整理，美观大方而而且有效起到防锈绝缘的作用；电源箱的布置依次为电源保护装置、电源指示装置、电源输出；

实验桌左侧安装配备有角度可以调动的嵌入式的考核平台1张，全部元件均应用端子引出，学员接线只需在端子上实行接线，可以有效的保护元件，转接端子应用接插两用端子排，便利与元件和实验电源屏的连接，右侧装配备有网孔板一块，角度可调嵌入式装配；实验桌下部装配备有至少4个导向轮，便利设备位移；储物储物储物柜应用标准构造和抽屉式，用来存放工量具以及实验图纸文档实验指导书。电脑经过可调动电脑支撑架装配于电源屏的上方。

电工实验考核实验台,步进输送机实验装置

实验项目内容:
1.测绘制作系统机构动作简图
2.理解机械的传动方案、各种零部位件在机械中的应用及各种机械的基础构造;
3.经过对机械的传动方案及构造的解析，掌控把握机械动作方案和构造设计的基础要求,培养机械系统动作方案设计能力、构造设计能力和创新意识。
4.解析各机械的传动方案的特别点，并提出完成同样功能的其它方案。
5.解析各种机构、零部位件装置在设备.上的应用，并提出可代用的方案。
6.经过拆卸装配解析各种经经典型构造的形式，并指出哪些构造按照强度设计，哪些构造按照构造要求设计。
7.设计、测绘制作控制系统电气图
主要技术特别点:
该步进输送机实验装置适用来机械设计实验教学,设定有鲜明的特别点。
(1) 它对应课程的主要内容,含有了各种常用机构和通用机械零部位件;
(2) 设定有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)构造复杂程度适中，传动方案和构造有新颖之处。学员经过对装置的传动方案与构造的解析，可以掌控把握机械系统动作方案和构造设计的基础要求，培养机械系统动作方案设计能力、构造设计能力和创新意识。
主要配备装备及技术功能数值:
1.电机:功率（W）N= 180 W转动速度n= 1400 r/min
2.电源: 380V +20% 50Hz
3.蜗杆减慢速度器:传动比i=50、中心距a=50
4.滑车往复速度: 14次/min
5.作业台尺寸: 900x155 (mm)
6.外观尺寸: 1370 x450 x485 (mm)
