整车电器线路检测实训装置

整车电器线路检验测试实验装置,铣床电子回路实验装置

一、设备简介

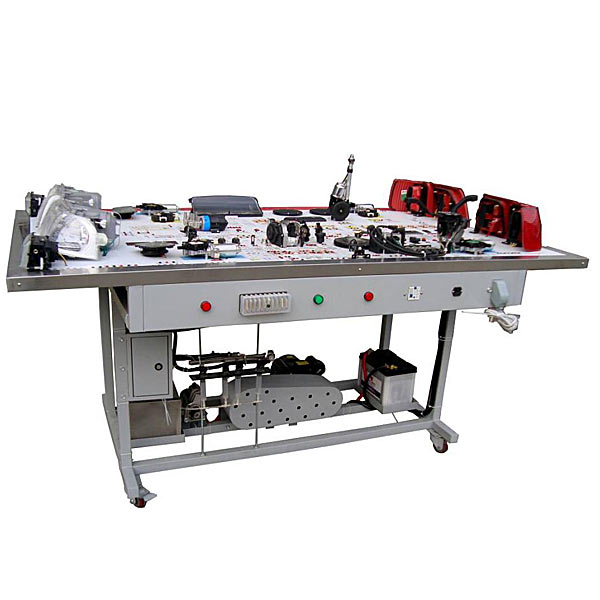

该设备应用 整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的包括构造和作业过程。
适用来学校对整车电器课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的包括构造。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的作业过程。
2.设备实操平台应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车整车电器各系统的作业原理。
3.示教板实操平台上安装配备有检验测试端子，可直接在实操平台上检验测试汽车整车电器各系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.设备实操平台上安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、结合仪表、舒适系统单元等实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测量试验、功能数值设定、波动线解析、钥匙匹配等自诊断功能。
5.设备实操平台部分应用实操平台部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




整车电器线路检验测试实验装置,铣床电子回路实验装置

是在原“ZRBS-X62W型万能铣床电气技能实验考核装置”的基础上实行改造升级，它多加了X62W型万能铣床拟真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的动作全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特别点

1、X62W型万能铣床半实物拟真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成X62W型万能铣床各种动作，它含有概括：主轴正反转、作业台纵进给、作业台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的实操平台上全部有相应的测量试验点，方便学员检验测试故障；

4、半实物模型上全部电机的电压（V）等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部位件，贴近真实机床；

6、半实物机床各部位件应用不一样的颜色，培训时学员更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工序技艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关可设定相应的故障点。

二、技术功能

1、写入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量（KV）：＜1KVA

4、外观尺寸：1410mm×725mm×1535mm

三、装置的基础装备

1、电源控制实操平台

（1）交流ACAC电源（带有漏电保护措施）

  提供三相交流ACAC电源（380V）

（2）人身安全保护体系

  屏上装配备有电压（V）型漏电保护装置，控制屏内或强电输出若有漏电情况，即警报并切断电源，保证实验进程安全。

  屏上装配备有一套电流（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。

2、主令控制及图示板

  实操平台上安装配备有机床的全部主令电器及动作指示灯、机床的全部实操全部在这块实操平台上实行，指示灯可以指示机床的相应动作。

  实操平台上印有X62W万能铣床立体示意图，可以很直观地看出X62W万能铣床的外观轮廓。

3、元件装配板

  实操平台上装配备有断路器、熔断器、接触器、热继电器、变压器等元件，这些元件直接装配在实操平台表面，可以很直观的观看它们的动作情况。

4、故障开关箱。

设定有32个开关，其中1到29用来故障设定；30到32三个开关保留。
