维修电工电工考核实训台

设备由铁板制作的考核平台、网孔板设备和电源装置等包括。按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验。使用完毕的元件、器件和部位件，从设备上拆下，集中保管，损坏和丢失少。设备配备装备漏电保护、过载和电子回路保护，保障人身安全和设备使用安全。

二、设备技术功能数值参考规格

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木储物储物柜构造；

3.电源：

1)写入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流ACAC输出：三相五线  380V 接插式1组、220V接插式1组、220V插头座式1组，380V插头座式1组

4.保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）≤30mA，带电源指示。

三、设备构造功能

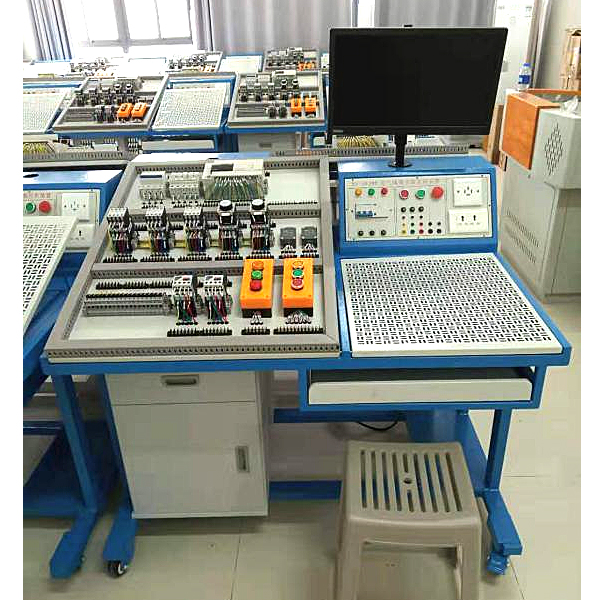

设备由实验屏（内置电源）、实验桌（含键盘）、储物储物储物柜三大部分包括。钢制表面经高温喷塑处置整理，美观大方而而且有效起到防锈绝缘的作用；电源箱的布置依次为电源保护装置、电源指示装置、电源输出；

实验桌左侧安装配备有角度可以调动的嵌入式的考核平台1张，全部元件均应用端子引出，学员接线只需在端子上实行接线，可以有效的保护元件，转接端子应用接插两用端子排，便利与元件和实验电源屏的连接，右侧装配备有网孔板一块，角度可调嵌入式装配；实验桌下部装配备有至少4个导向轮，便利设备位移；储物储物储物柜应用标准构造和抽屉式，用来存放工量具以及实验图纸文档实验指导书。电脑经过可调动电脑支撑架装配于电源屏的上方。

教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电机星三角启动控制电子回路的作业原理及电子回路构造。

三用表拟真系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACAC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACAC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。虚拟多用表功能数值：交流ACAC电压（V）测量范围档位分：10、50、250、1000；直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测试功能：垂直角度±15°距离1-30cm；三极管测量孔。

维修电工电工考核实验台,发动机故障诊断与排除技术实验装置

一、设备简介
该设备应用电控汽油发动机总成及运行附件的固定台架和运行检验测试控制实操平台台架两部分包括。
发动机可实行起动、加快速度、减慢速度等正常工况的实践实操，真实展示电控汽油发动机的包括构造和作业过程。
适用来中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实验的教学需要。

二．功能特别点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的包括构造和作业过程,发动机可实行起动、加快速度、减慢速度等正常工况的实践实操。
2.实验台由发动机总成及运行附件的固定台架和运行检验测试控制实操平台台架两部分包括。
3.实验台实操平台上绘有彩色UV平实操平台喷绘电子回路图，学员可直观对照电子回路图和发动机实物，认知和解析控制系统的作业原理；实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色系统电子回路图。
4.实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.设备检验测试实操平台正前方底座上配备有20cm的钢制台面，便利存放图纸文档实验指导书、检验测试仪表器具等。
6.实验台实操平台上安装配备有汽车仪表、燃油压力表、真空压力表，可就地实时显露发动机转动速度等功能数值改变；
7.实验台安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
8.实验台配备装备有电源总开关、防护保护装置。
9.实验台底座应用钢构造焊接,正前方/两侧焊接圆形护手杆，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
10.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
