可编程控制技术实验装置

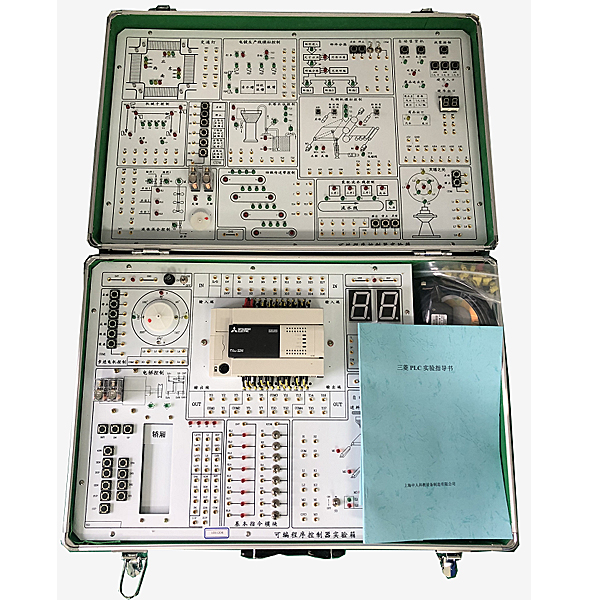

（1）可编程控制器实验箱是我公司按照当前教学需要最新研发出的实验箱。该实验箱将实验模型块集中在一块板上，实验模型块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。

（2）该实验系统的实验项目由基础的指令实验，基础常用电子回路实验、模型块综合实验三部分包括。在实验项目设计研发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习掌控把握过程。实验项目也充分贴近实际应用和教学大纲的要求。

（3）在实验箱的设计中留出了全部的写入、输出、一起合作共用端子，用户可便利拓展自己的模型块，以及以后实验系统的升级。

二、技术功能

1、写入电源：AC: 220V 50HZ

2、作业环境温度（℃）：-10-55℃ 相对湿度<85%(25℃)

3、主机：标配 三菱FX3U-32MR主机，带编程电缆，还可选用西门子1200等其他各类品牌、型号。

 4、单片机、plc可编程设计与控制虚拟拟真系统：

本系统基于unity3d研发，内置实验步骤、实验指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物储物柜中，限位器存放于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

可编程控制技术实验装置,储物储物柜式液压气动剖视实验台

一、功能
液压剖视陈列储物储物柜应用实物或模型以及必要的图文图纸文档实验指导书展示常见液压、气动元件的基础类型与基础构造。液压陈列储物储物柜每个模型全部配备装备文字标牌。
二、陈列内容（陈列储物储物柜名称）
1、液压泵 2、液压马达与液缸 3、液压控制阀 4、液压辅助元件
5、气源装置 6、气缸与气马达 7、气动控制阀（1） 8、气动控制阀（2）
三、气动液压元件陈列储物储物柜功能规格
1、气动液压元件陈列储物储物柜中的每个模型全部配备装备文字标牌。
2、气动液压元件陈列储物储物柜中设计有图示型思考题，以实行启发式教学或探究性教学。
3、气动液压元件陈列储物储物柜中的模型主要应用铝制和PVC精制。金属件实行表面处置整理，不生锈；非金属件10年不老化。
4、气动液压元件陈列储物储物柜储物储物柜体应用SPCC冷扎板焊成，坚固美观，表面应用中温磷化防锈漆、平光漆，静电喷涂。模型材料应用进口有机板或实物制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学设备。
5、陈列储物储物柜内装配备有照明日光灯，并配装玻璃推门防尘。
6、写入电压（V）：交流ACAC220V，功率（W）400W。
7、单个展示储物储物柜外观尺寸：1100×450×1800mm
8、虚拟拟真教学系统
机械实验安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验实行时，三维（3D）漫游画面应用箭头与脚印图案提醒位移至实验位置，机械对象周围圆圈显露了作业半径，实验过程伴有三维（3D）机器人的对话框提醒。
