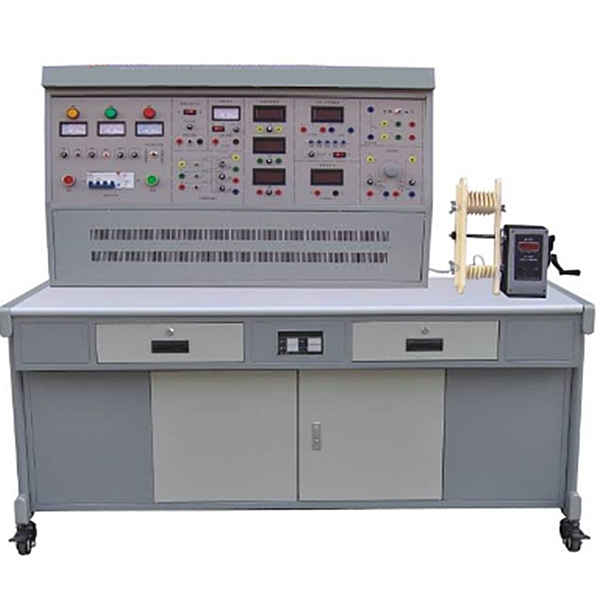

电机、变压器维修及检测实验台

ZRDJB-01 电机、变压器维修及检验测试实验装置 本装置是实行一相变压器、一相电容运行异步电机和三相鼠笼异步电机的拆除、重绕、组装、维修和电机出厂检验测试的技能实验平台，可对学员在电机拆除、重绕、组装及检修方面实行技能实验。适用来机电一体化、自动化及相关电气专业的《电机制造工序技艺》《电机维修》《电机测量试验》等课程，集合机械工业出版社和中国劳动保障部《国家职业标准―维修电工》《职业技能鉴定培训教学材料―维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术功能数值

1、写入电压（V）：三相四线制～380V±10% 50Hz

2、作业环境：环境温度（℃）界限为-5～＋40℃  相对温度（℃）＜85%（25℃）

3、装置容量（KV）：＜1.5KVA

4、外观尺寸：1300mm×750mm×1300mm

三、装置的配备装备

1、电源控制屏   控制屏为钢制双层亚光密纹喷塑构造，金属铝实操平台

2、实验桌

实验桌上方附有防静电绝缘橡胶垫，为了方便绕线和实验室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设定有存放铜线的绕线储物储物柜。

3、主控功能板

（1）三相四线电源写入，经漏电保护器和总开关，由接触器经过起、停按钮实行实操，并设定有急停控制按钮。

（2）控制屏实操平台上设定有指针式交流ACAC电压（V）表三只，查看三相电网电压（V）。

（3）三相可调交流ACAC电源，经过1.5KVA三相同轴自耦调压器实行调压，可输出三相0～450V及一相0～250V可调电压（V）。

（4）直线DC电源部分： 220V/0.5A直线DC电源一组，还有短路保护功能。 0～250V可调直线DC高压电源一组，带有过压保护及短路保护功能。

电机、变压器维修及检验测试实验台,自动变速器解剖示教实验台

一、设备简介
设备应用 解剖电控自动变速器总成为基础，用一相齿轮减慢速度感应电机做动力源，使用高压气体推动用油元件动作来完成变速器的换挡过程，可对解剖后的自动变速器实行档位显露、空档起动、前进档及倒档运行等工况实践实操，可全面展示电控自动变速器内部包括构造及各档位用油元件的作业过程。
适用来学校对自动变速器课程课程理论和维修实验的教学需要。

二、功能特别点
1.真实可运行的解剖自动变速器、由可调转动速度的一相齿轮减慢速度感应电机驱动，可实行档位显露、空档起动、前进档运行、倒档运行等工况实践实操。充分展示自动变速器的内部包括构造和作业过程。
2.该自动变速器每个限限制动作作器和离合器全部由一单独的气路推动其动作，自动变速器控制装置按照所接收到的多功能开关和档位选用开关的信号，控制相应的电磁阀动作，来接通控制对应离合器、限限制动作作器的气路，从而完成变速器的换挡过程。
3.附有原车自动变速器构造简图、作业原理图与不一样档位各用油元件的作业情况图表；学员可直观对照各图表和实物，解析变速器的各档传动路线及各用油元件的作业过程。
4.实验台安装配备有自动变速器档位显露装置及排挡杆各档位的指示灯，就地实时显露变速器的作业状态。
5.实验台配备装备有电机及减慢速度机防护罩等安全保护装置。
6.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
