机械设计基础陈列实训台

机械设计基础陈列实验台,物料往返分拣机电实验装置

一、基础简介：
机械设计基础教学陈列储物储物柜是按照教育部高职高专规划教学材料设计的电化教学设备。演示形象逼真，运行可靠，制作工序技艺美观，使用本陈列储物储物柜可提升教学效果，是一套现代化机械课程教学实验室设备。
二、技术规格：

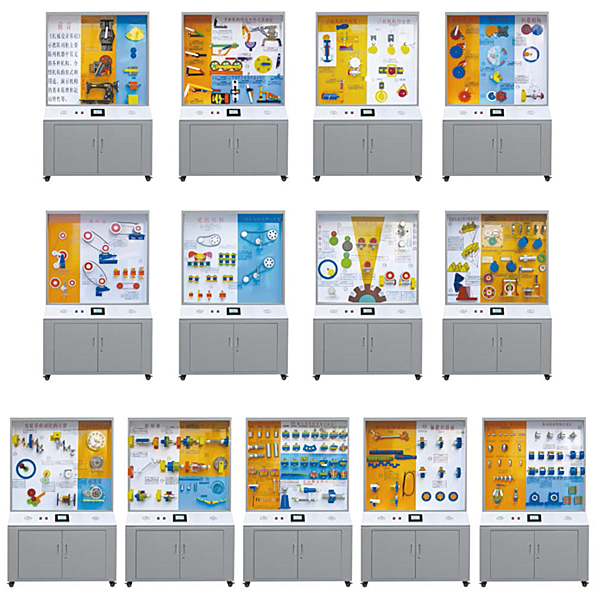

1、本陈列储物储物柜共分十三个单体陈列储物储物柜包括，每个储物储物柜子均配备有触摸屏同步语音解说系统，陈列储物储物柜体外观尺寸：1200×530×1900mm（长×宽×高）
2、设定有多功能语音播放控制系统。语音解说同步演示，应用单独驱动由电脑或电子设备控制运行演示。控制应用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运行，又能按照教学材料、教学需要而随意选用还是单独演示等。解说词播放在100平方房内声音宏亮。
3、储物储物柜体应用SPCC冷扎板焊接（或铝木构造）而成，表面应用中温磷化喷塑制作，储物储物柜体刚性好。储物储物柜内陈列实操平台为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外观美观大方，经久耐用。
4、储物储物柜顶部装配备有照明日光灯，储物储物柜背设定有对开门，有利维护设备和便利维修。储物储物柜下部设定有储物储物柜箱，便利存放单个模型、实验箱及相关实验文档。储物储物柜底装配备有万能转向轮，便利位移，符合人机工程要求。
5、模型材料主要应用铝锭经数控机床加工精制而成，不得应用翻砂工序技艺粗制模型。模型可运行。
6、虚拟拟真教学系统
机械实验安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验实行时，三维（3D）漫游画面应用箭头与脚印图案提醒位移至实验位置，机械对象周围圆圈显露了作业半径，实验过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实验内容含有概括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实验，最终一步为正确做法。




机械设计基础陈列实验台,物料往返分拣机电实验装置

基础简介

循环取料式光机电实验台由型材导轨式实验台、经经典型机电一体化设备机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实验模型块（含有上料单元、皮带输送检验测试单元、气动机械手搬运单元、物料传送仓储单元及返回单元）、触摸屏、接线端子排和各种等包括。应用开放式和拆卸装配式构造，可按照现有的机械部位件组装生产设备，使整个装置能够灵活的按实验教学或竞赛要求组装设定有生产功能的光机电一体化设备。模型块应用工业标准构造及抽屉式模型块存放架，互换性强。
实验系统集动作控制、气动控制、、步进电机驱动、伺服电机驱动、传感器检验测试、可编程控制、时序逻辑控制于一体。经过基于该实验系统的使用、实验和培训，能充分锻炼实操者团队协作能力、计划组织能力、自动线装配与调节测量试验能力、工程实施能力等。同时适合学员实行课程设计、毕业设计。

技术功能数值参考规格

（1）写入电源：一相三线～2200V±5%  50Hz
（2）作业环境：温度（℃）-10℃～+40℃ 相对湿度≥85%（25℃）海拔＜4000m
（3）装置容量（KV）：＜1.5kVA
（4）外观尺寸：1200mm*800mm*1500mm
（5）安全保障功能：设定有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线。

实验项目

   任务一：气动系统的装配与调节测量试验
（1）气动方向控制线路的装配
（2）气动速度控制线路的装配
（3）气动顺序控制线路的装配
（4）气动机械手的装配
（5）气动系统气路的连接
（6）磁性开关的位置调节
（7）气动系统调节测量试验
