精选机械设计零件陈列实训装置

精选机械设计零件陈列实验装置,模仿生产线演示实验装置

一、基础简介：
精选型机械设计零件陈列储物储物柜是按照机械设计（零件）课程基础要求设计制造的实验设备。陈列储物储物柜经过机械零件模型或实物，协作相应的图文图纸文档实验指导书，形象地展示与解说机械设计的基础知识，加强学员对通用机械零件的类型、构造特别点及其设计的感性认知，为进一步学习掌控把握机械设计奠定基础。
二、技术规格：

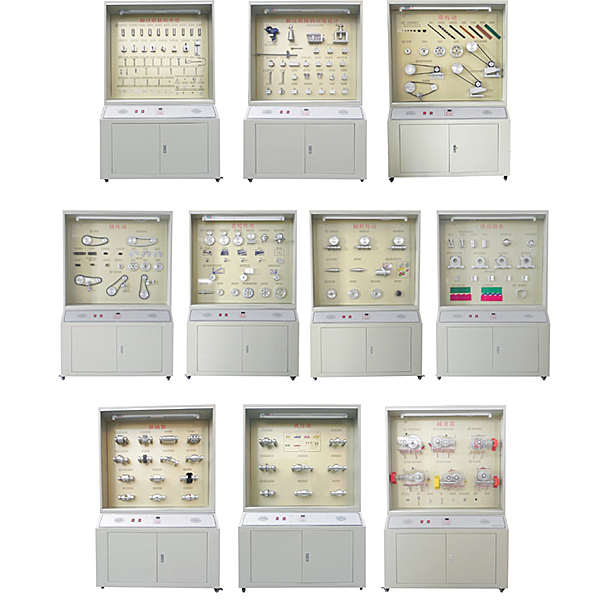

（1）全套陈列储物储物柜由18个单体陈列储物储物柜包括，每储物储物柜均单独配备有触控同步语音解说系统，陈列储物储物柜体外观尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
（2）陈列储物储物柜体应用1.0mm冷轧铁板喷塑（或铝木构造）制作，储物储物柜体刚性好，外观美观大方；储物储物柜内陈列实操平台为超豪华铝塑夹层板，承载性好；
（3）储物储物柜内上部印有中英文陈列储物储物柜名称，便利识别；
（4）储物储物柜顶部罩板内装配备有照明日光灯，符合人机工程要求；
（5）储物储物柜下部设定有储物储物柜箱，便利存放单个模型、实验箱及相关实验文档。
（6）储物储物柜背设定有对开门，有利维护设备和便利维修。
（7）储物储物柜底装配备有万能转向轮，便利位移。
（8）电动模型应用微电机用单片机驱动
（9）控制应用液晶屏触摸控制和遥控控制、可顺序循环与重复播放运行等。解说词播放在100平方房内声音宏亮。
（10）模型材料主要应用铝锭经数控机床加工精制而成，不得应用翻砂工序技艺粗制模型。模型可运行。




精选机械设计零件陈列实验装置,模仿生产线演示实验装置

实验装置由型材导轨式实验台、经经典型机电一体化设备机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实验模型块（含有上料单元、皮带输送检验测试单元、气动机械手搬运单元、物料传送仓储单元及返回单元）、触摸屏、接线端子排和各种传感器等包括。应用开放式和拆卸装配式构造，可按照现有的机械部位件组装生产设备，使整个装置能够灵活的按实验教学或竞赛要求组装设定有生产功能的光机电一体化设备。模型块应用工业标准构造及抽屉式模型块存放架，互换性强。

实验系统集动作控制、气动控制、变频调节速度、步进电机驱动、伺服电机驱动、传感器检验测试、可编程控制、时序逻辑控制于一体。经过基于该实验系统的使用、实验和培训，能充分锻炼实操者团队协作能力、计划组织能力、自动线装配与调节测量试验能力、工程实施能力等。同时适合学员实行课程设计、毕业设计。

一、技术功能

1.写入电源：三相四线（或三相五线）～380V±10% 50Hz

2.作业环境：温度（℃）-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m

3.装置容量（KV）：＜1.0kVA

4.外观尺寸：1200mm×800mm×1500mm

二、设备配备装备

主要应用型材实验台、上料单元、皮带输送检验测试单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模型块、变频器模型块、按钮模型块、电源模型块、各种传感器、触摸屏、物料、I/O连连接口板和气管等包括包括，完成上料、检验测试、分拣、搬运、传输、分类、储物、再回到初始位置，是经经典型的光机电一体化闭环实验平台。

实验项目

任务一：气动系统的装配与调节测量试验

（1）气动方向控制线路的装配

（2）气动速度控制线路的装配

（3）气动顺序控制线路的装配

（4）气动机械手的装配

（5）气动系统气路的连接

（6）磁性开关的位置调节

（7）气动系统调节测量试验
