空间机构运动方案设计实验台

空间机构动作方案设计实验台,单片机创新研发实验台

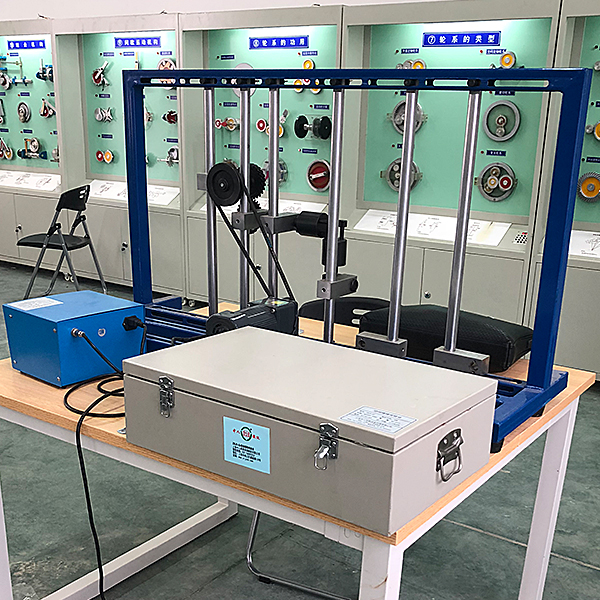

空间机构创新结合及虚拟演示实验台是按照高等院校机械类专业实验改革需要，按照现代机械原理和构造课程课程理论设计的以提升学员空间机构的设计能力、工程实践能力为目的的一种多功能模型块化实验台。本实验台应用虚拟演示和动手实操相集合，生动形象的向学员展示各种空间机构，为他们今后的学习掌控把握和研究打下坚实的基础。
主要特别点：
1.将实验台的动作构件最大限度的一件多用，节约了实验场地和资源。
2.本虚拟系统专门为空间机构而设计的，能够真实形象地完成30种机构动作的三维（3D）动画演示。
3.本实验台涉及空间机构多，学员可以经过实验对空间机构具体化形象化，为今后的学习掌控把握研究打下基础。
实验台主要技术功能数值：
1、直线DC减慢速度电机 ：功率（W）：90W，调节速度界限0-120r/min
2、虚拟系统光盘一张
3、实验台机架一个。
4、虚拟拟真教学系统
机械实验安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验实行时，三维（3D）漫游画面应用箭头与脚印图案提醒位移至实验位置，机械对象周围圆圈显露了作业半径，实验过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实验内容含有概括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实验，最终一步为正确做法。




空间机构动作方案设计实验台,单片机创新研发实验台

一、系统构造

实验研发系统集实验桌、综合实验平台等于一体，综合实验平台应用含有概括一体化设计，也可以经过总线插头座拓展一些新的实验。

二、系统功能

是国内首款将工业组态系统应用来单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用来单片机基础应用技术和综合应用技术，含有有单片机原理、各类控制技术、各种数值通信技术、系统设计技术。向用户提供众多外围器件和设备连连接口，可使用户快速掌控把握单片机原理及其实用连连接口技术，充分理解和掌控把握当今单片机领域流行的各种外设器件应用。同时学习掌控把握工业组态系统的编程和控制技术（总线控制和位控制），把学员培养成为优秀的应用型人才，以适应不断创新的社会需求。

三、主要技术功能数值参考规格

3.1实验桌：

3.1.1电源

电源写入：二相三线，交流ACAC220V±10%，50HZ

电源输出：二相三线交流ACAC220V±10%/50HZ输出，用来电脑和测量仪表器具的供电。

3.1.2装置容量（KV）：≦1KVA

3.1.3外型尺寸：参考值1500×700×1300

3.1.4作业环境：温度（℃）-10°C～+40°C,相对湿度85%（25C）

3.1.5安全保护：接地保护，漏电保护（动作电流（A）＜30mA），过载保护

3.1.6实验桌体：实验桌为铁和铝制台架构造，绝缘实操平台，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方。台体下部设定有电脑主机储物储物柜、键盘架，另设定有一个储物储物储物柜，用来存放备品备件、工量具及图纸文档实验指导书等。
