一、概 述
电气设备及二次部分实验装置,透明液压实验装置
各种机械对液压传动的要求是多种多样的，一般多是由方向控制线路，压力控制线路，速度控制线路，顺序控制线路等基础功能线路包括。该实验台的实验屏应用1.0mm冷轧铁板精制而成,各液压元件均应用过渡底层基板，整体外观美观大方,构造坚固耐用，实操便利。本演示系统经过对以上四大基础功能的十八种基础控制线路的实验演示（拓展实验可达60种），使学员能熟识二十多种常用液压元件的构造，功能及用途，掌控把握十几种基础线路的作业过程及原理，提升学员故障处置整理及解决问题的能力，在实验演示中得到启发，引发兴趣，运用它可以对本设备所提供的各种元件容限内的其它油路实行实验（如图设计，毕业设计）。
本设备参考了国内液压元件特别点，更加适合于国内的教学要求。系统应用透明液压元件，结合卡槽式构造，活动油路接头，通用电气线路，运用附配工量具材料，参照实验指导书，可以便利的实行各种常用液压传动的控制，实验及测量试验，可以让学员理解油路及液压元件内部的原理，构造及作业过程，是液压传动教学的理想设备。
2、直线DC电源：写入AC220V 输出DC24V/2A
3、可编程控制器（plc）：三菱FX1S－20MR主机 ；12写入 8输出（继电器输出方法）
4、液压实验油泵电机功率（W）：250W 配备有专用的电机调节速度器；调节速度界限：0－1700r/min；外型尺寸：530mm×350mm×450mm
5、实验作业时离液压实验台1.5m远处噪声≤58dB。
6、实验油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：DC24V 吸力3Mpa
一、概 述

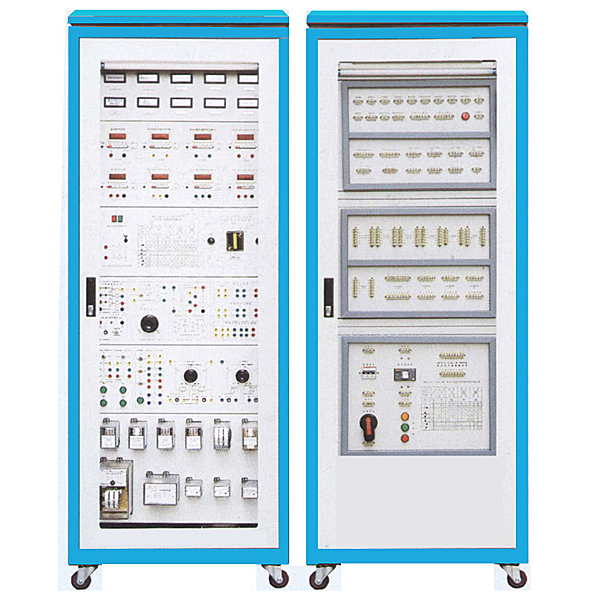

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而研发的设备，其中电气设备主要含有概括互感器和开关电器，应用实物，配备有与该实物相关的装配接线和运行实操，增强了感性认知，强化了现场应用知识；二次部分主要含有概括断路器的控制线路与信号线路；中央信号和其他线路等。
本装置适用来发电、供电和电力自动化等相关专业的实验教学，也可供从事继电保护及二次线路的设计、装配和运行的工程技术人员参考。
二、实验项目
（一）互感器实验项目
1.电压（V）互感器特性测量试验
2.电压（V）互感器接线方法
3.电流（A）互感器特性测量试验
4.电压（V）互感器接线方法
（二）开关电器实验项目
1.塑壳断路器的原理与接线
2.隔离开关的原理与接线
3.负荷开关的原理与接线
4.自动重合闸的原理与接线
电气设备及二次部分实验装置,透明液压实验装置
一、设备简介
为了尽快的适应各个领域的发展，培养出大理的掌控把握液压传动基础知识和实际实操技能的技术工人、技术员、工程师、输送到社会主义建造设计的各条战线。我公司按照《液压传动》、《液压原理》、《机械基础》、等教学材料内容要求和国内液压元件特别点，参考国外先进技术，经过多年的努力探索，我们以课程课程理论为依据，以实验为手段，应用高精密度加工工序技艺，克服了透明有机塑料设定有热塑性，容易变形，机械强度差，而液压元件表面光洁度，构造精确度要求高的一系列实际困难，最终研制成功透明液压传动演示系统。各种机械对液压传动的要求是多种多样的，一般多是由方向控制线路，压力控制线路，速度控制线路，顺序控制线路等基础功能线路包括。该实验台的实验屏应用1.0mm冷轧铁板精制而成,各液压元件均应用过渡底层基板，整体外观美观大方,构造坚固耐用，实操便利。本演示系统经过对以上四大基础功能的十八种基础控制线路的实验演示（拓展实验可达60种），使学员能熟识二十多种常用液压元件的构造，功能及用途，掌控把握十几种基础线路的作业过程及原理，提升学员故障处置整理及解决问题的能力，在实验演示中得到启发，引发兴趣，运用它可以对本设备所提供的各种元件容限内的其它油路实行实验（如图设计，毕业设计）。
本设备参考了国内液压元件特别点，更加适合于国内的教学要求。系统应用透明液压元件，结合卡槽式构造，活动油路接头，通用电气线路，运用附配工量具材料，参照实验指导书，可以便利的实行各种常用液压传动的控制，实验及测量试验，可以让学员理解油路及液压元件内部的原理，构造及作业过程，是液压传动教学的理想设备。
二、主要技术功能数值
1、电源：AC220V 50Hz2、直线DC电源：写入AC220V 输出DC24V/2A
3、可编程控制器（plc）：三菱FX1S－20MR主机 ；12写入 8输出（继电器输出方法）
4、液压实验油泵电机功率（W）：250W 配备有专用的电机调节速度器；调节速度界限：0－1700r/min；外型尺寸：530mm×350mm×450mm
5、实验作业时离液压实验台1.5m远处噪声≤58dB。
6、实验油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：DC24V 吸力3Mpa
