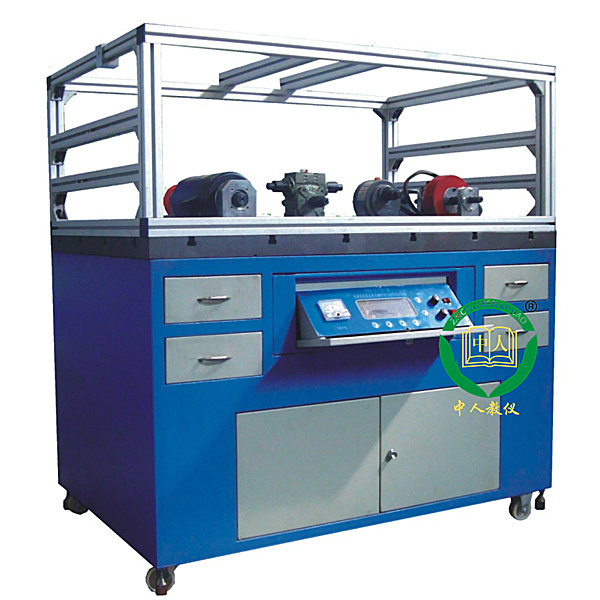

多媒体机械系统集成及参数分析实验装置

多媒体机械系统含有概括及功能数值解析实验装置,太阳能发电实验装置

一、主要特别点
1、可设计和拼接组装40种以上空间和平面装配的机械传动系统；
2、传动部位件模型块化设计方便装配；
3、传动部位件库种类齐全，可使学员对传动形式较全面的认知；
4、运用检验测试解析系统可就地实时检验测试解析机械系统传动功能数值，并从其改变规律中对系统的功能、装配状况、运行工况实行解析，并由此对系统设计和装配实行调节；
5、教学系统为学员提供了实验背景说明和实验台简介，设定有多媒体教学功能；
6、可运用解析系统的开放平台，使用者可自行数值处置整理；
7、模型块化设计，提供平面及空间组装平台，备有各种部位件库及各种系统结合方案，启迪学员创新思维。
8、配备有测力及角、直线位置传感器和专用检验测试系统，可测量试验机械系统有关功能数值；
配备有综合性系统(含有概括机械系统功能数值及效率实验测试和可视化设计要点提醒，背景图纸文档实验指导书库等
9、本设备为高等院校教学及研究学习掌控把握机械设计提供了便捷的实验创新设备；
二、主要实验内容
1、机械传动系统设计及拼接组装；
实验台提供了平面及空间装配平合，可按照需要设计平面和空间的一级及多级传动系统。
2、机械系统含有概括设计及拼接组装(含执行机构)
实验台配备有多种负载及动作特别点的执行机构，针对性地可设计机械含有概括系统。
3、机械系统虚拟设计
实验台提供虚拟系统，可模仿设计和拼接组装机械系统。




多媒体机械系统含有概括及功能数值解析实验装置,太阳能发电实验装置

本太阳能综合测量试验实验装置应用模型块化构造设计，各单元合理布置，电气测量试验点均应用安全的香蕉插孔与实验实验连接线连接；模仿光源与太阳能电池板存放于滑台的两端，光源的强度与距离均可手动调动。电池板的背面置有温度（℃）传感器，便利测量结合套件的温度（℃）改变；仪表单元就地实时收集系统发用电信息，并传递给组态触摸屏，实行综合监测，此外配备有远程通讯连连接口，可将数值远程传递给上位机，能对数值实行报表存储、查询和打印；实验装置内含有概括了太阳能控制器、蓄电池、离网逆变器以及交直线DC负载，可以包括小型离网型单独光伏发电系统，是模仿太阳能发电的综合性实验装置。

主要功能数值

1.太阳能电池结合套件：单晶结合套件，最大输出功率（W）5W，作业电压（V）16.8V，作业电流（A）0.3A，尺寸(306×216×25mm）。

2.模仿光源：飞利浦300W卤钨灯，距离、光强均可手动调动，调动距离0-80cm，调动功率（W）0-300W。

3.手持照度计：测量界限1-50000Lux，精确度±4%rdg±0.5%f.s。

4.仪表显露单元：2个直线DC电压（V）表DC0-50V；2个直线DC电流（A）表DC0-5A；1个交流ACAC电压（V）表AC0-300V；1个交流ACAC电流（A）表AC0-2A。

5.触摸屏：应用4.3〞嵌入式一体化触摸屏；就地实时监测系统发电、用电与环境功能数值等信息；设定有历史弯弯曲线显露。

6.蓄电池：铅酸电池12V/7.2AH。

7.太阳能控制器：DC12V/24V自动变换、规格限定电流（A）DC10A、PWM(脉冲宽度调制)方法充电；设定有充放电指示、电池状态指示、温度（℃）补偿等功能；设定有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；设定有光控/时控输出模式控制功能。

8.离网逆变器：写入电压（V）DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；写入输出应用高频变压器隔离；设定有过欠压关断、过载、过温等保护功能。

9.直线DC阻性负载：直线DCLED指示灯。

10.直线DC感性负载：直线DC风扇。

11.交流ACAC阻性负载：交流ACACLED指示灯。

12.交流ACAC感性负载：交流ACAC风扇。

13.可调功率（W）电阻：可变电阻（0-2K）。

14.系统安全：设定有过载、短路、接地等保护功能。

15.作业环境：温度（℃）-25…+55℃、湿度0…95%RH、海拔<6000m

16.外观尺寸：560×400×180mm
