汽车发动机维修实训装置

汽车发动机维修实验装置,光机电实验装置

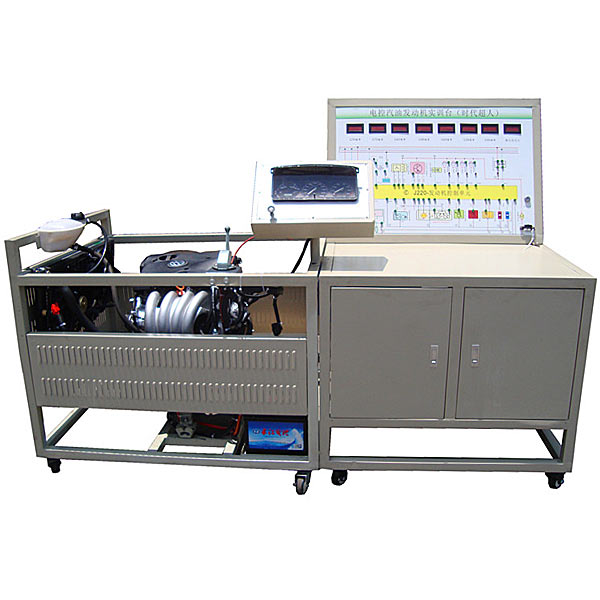

一、设备简介
该设备应用电控汽油发动机总成及运行附件的固定台架和运行检验测试控制实操平台台架两部分包括。
发动机可实行起动、加快速度、减慢速度等正常工况的实践实操，真实展示电控汽油发动机的包括构造和作业过程。
适用来中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实验的教学需要。

二．功能特别点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的包括构造和作业过程,发动机可实行起动、加快速度、减慢速度等正常工况的实践实操。
2.实验台由发动机总成及运行附件的固定台架和运行检验测试控制实操平台台架两部分包括。
3.实验台实操平台上绘有彩色UV平实操平台喷绘电子回路图，学员可直观对照电子回路图和发动机实物，认知和解析控制系统的作业原理；实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色系统电子回路图。
4.实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.设备检验测试实操平台正前方底座上配备有20cm的钢制台面，便利存放图纸文档实验指导书、检验测试仪表器具等。
6.实验台实操平台上安装配备有汽车仪表、燃油压力表、真空压力表，可就地实时显露发动机转动速度等功能数值改变；
7.实验台安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
8.实验台配备装备有电源总开关、防护保护装置。
9.实验台底座应用钢构造焊接,正前方/两侧焊接圆形护手杆，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
10.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。




汽车发动机维修实验装置,光机电实验装置

实验考核装置的含有概括：

光机电实验装置由由铝制导轨式实验台、经经典型的机电一体化设备的机械部位件、模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实验模型块、接线端子排和各种、计算机数值数值等包括。整体构造应用开放式和拆卸装配式，实验装置用来机械部位件组装，可按照现有的机械部位件组装生产设备，也可添加机械部位件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装设定有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块存放架，互换性强；按设定有生产性功能和整合学习掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。设备需符合竞赛所要求，同时还要求设定有可拓展功能，可以包括更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。

技术功能数值

1. 交流ACAC电源：三相五线 AC 380V±10%  50 Hz（或一相三线220v）
2. 温度（℃）：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外观尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保障功能：设定有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线。

部分实验项目：

1．气动系统的装配与调节测量试验
（1）气动方向控制线路的装配     （2）气动速度控制线路的装配
（3）气动顺序控制线路的装配     （4）气动机械手的装配
（5）气动系统气路的连接             （6）磁性开关的位置调节
（7）气动系统调节测量试验                         （8）摆动控制线路的装配
