车床电路综合实验装置

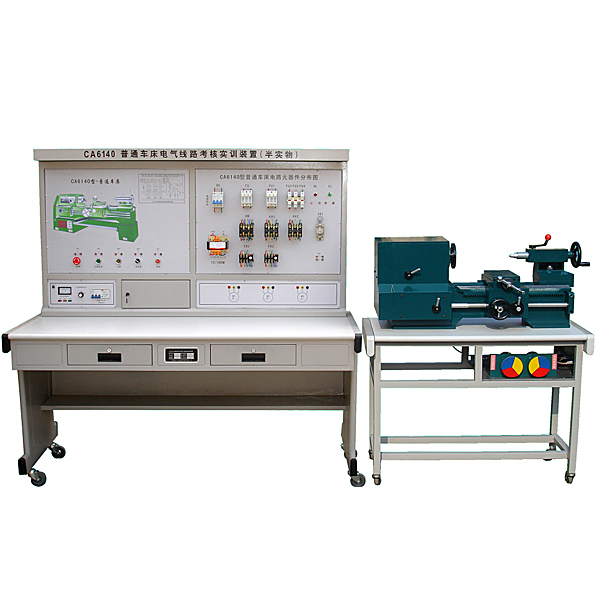

普通车床电气技能实验装置（半实物）多加C6140普通车床拟真半实物模型，经过连连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成C6140型普通车床各种动作，它含有概括：主轴正反转、作业台进给等动作；

3．机床电气的全部接点，在装置的实操平台上设定了故障排除开关；

4．经过故障设定，可以使学员能真实的理解到故障点与实际车床的联系，使学员掌控把握实际的电气线路维修保养的动手能力；

5.全部故障点设定均在控制实操平台后面，正面为实操面和电器元件。

3、实验项目要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对车床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

6．电源指示不亮；

7．主轴电机M1不能启动；

8．冷却泵电机M2不能启动；

9．控制电子回路断开；

10. 主轴电机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；

14．熔断器断开；

15．照明灯不亮。

车床电子回路综合实验装置,电机驱动与控制实验台

基础简介

本装置能适用《电机拖动与调节速度》，《电机学》，《维特电机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实验。装置设计新颖、构造合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

1、综合性强：即能完成交直线DC电机的调节速度控制，还可完成部分“微控制电机”的实验。

2、整套性强：从仪表器具仪表、专用电源、电机及其它实验部位件到实验连接线均配套齐全。

3、电机导轨底层基板应用20mm厚轧铁板，电机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电机经过特殊设计，其特性和功能数值可模仿中小型电机，学员经过实验可深入对电机课程课程理论的理解。

5、设定有电流（A）型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流ACAC电源应用隔离变压器输出，实验收集波动线更加安全可靠。

7、定时器兼报警记录仪：设定有设定时间、定时报警、切断电源及记录各种警报次数功能。

一、技术功能
1.写入电源：三相四线380V±10% 50Hz。
2.作业环境：温度（℃）-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量（KV）：＜1.5KVA。
二、设备含有概括
1.交流ACAC电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流ACAC电源，同时可得到一相0～250V可调的交流ACAC电源(配备有一台三相同轴联动自耦调压器，功率（W）1.5KVA)。可调交流ACAC电源输出处设定有过流保护装置，当相间、线间过电流（A）或直接短路均能警报并切断电源。配备有三只指针式交流ACAC电压（V）表，经过变换开关，可指示三相电网电压（V）和三相调压输出电压（V），并有指示灯指示外部电源写入和作业电源输出。交流ACAC电源经过隔离变压器输出，实验安全可靠，便利测量试验波动线。
2.高压直线DC电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组(内部设定有过流过压保护电子回路)，并设定有直线DC数字显露电压（V）表及变换开关。
3.人身安全保护体系
设定有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设定有电流（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。强电连接线及插头座，应用全封闭构造，使用安全、可靠、防触电。设定有电压（V）型漏电保护器，控制屏若有漏电情况，即切断电源。
