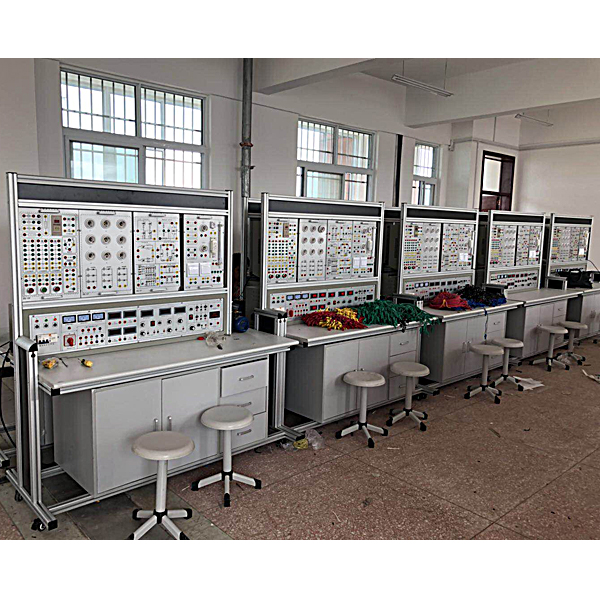

电工电子实训台

电工电子综合实验系统吸收了国内国外先进教学仪表器具的优点，充分考虑了实验室的现状和未来的发展趋势，从功能上和构造上实行了创新，应用箱式挂式模块件式构造，简洁明了，布置合理，使用便利灵活。实验仪表全数字化显露、精确度高，对实验中所涉及的电 源、仪表器具仪表采取可靠保护，同时设定了可靠的人身安全保护体系，该实验装置功能优越， 是各大中专院校实验室建造设计的最佳选用。

二、拟真实验系统：

1.用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学员用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学员讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部位件一般无二，画面逼真。经过实验能够对学员实行实验室安全用电教育，提升学员的安全意识，使学员学会一些自救的方法，让学员在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

2.维修电工电子电机与职业资格培训考评拟真系统(提供演示及版权证书)：系统内容含有安全用电常识、电工工量具、电工识图、电工仪表、电工照明电子回路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工序技艺、SMT技术、电子设备制造过程、故障排除、连线、减慢速度器三维（3D）拆卸装配、轴系机构拆卸装配（含有概括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验）等模型块，学校可以按照学员学习掌控把握进度选用相应的实验模型块实行实验。

3.三用表拟真系统(提供演示及版权证书)：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACAC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACAC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。

4.教师教学设计系统（提供演示及版权证书）：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电机星三角启动控制电子回路的作业原理及电子回路构造。

电工电子实验台,透明可视化液压注塑机演示实验装置

一、基础简介
透明液压注塑机演示模型是将注塑机的自动化过程实行详细的分解及其注塑过程中各项动作实行分项演示的一款现代化教学设备。它含有概括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基础动作，详细直观的呈现出各部分的构造及动作原理。
二、技术功能数值
1、作业油液：6#液压红油
2、作业压力：约1.0MPA
3、交流ACAC电源：一相220VAC 50HZ
4、直线DC电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量（kg）：约120kg
三、主要特别点
1、机身及液压阀全部应用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨功能好，长久不变色演示效果逼真，储物储物柜体应用 1MM厚的SPCC冷扎板制作，坚固美观，表面应用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台应用的液压红油，在演示过程中，可清晰的观看到液压油的流向，而而且多加了透明无件的美感。
3、控制多样化：由plc控制，可完成自动与手动相互变换。注胶、开模、合模、顶出及模具抽芯全部全部是液压控制。
4、单片机、plc可编程设计与控制虚拟拟真系统
本系统基于unity3d研发，内置任务书与实验提醒，应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维（3D）墙体上画有电气图。
1.设备元件组装：按照高亮提醒，找到元件控制架，可从元件库中按电气元件布置图拖拽元件安置到元件控制架上，元件库设定有控制实操平台、开关电源、微型继电器、PLC、变频器、步进电机、交流ACAC电机、伺服电机、伺服驱动器、步进驱动器、连连接口板、实操实操平台、断路器、伺服电机连连接口、数字显露电压（V）表，选用错误时有提醒。
2.技术功能数值参考规格测量：选用万用表查验伺服电机连接线、带BOP实操平台的伺服驱动器，左右按钮调至欧姆档，拖拽黑红表笔分别插入R、S、T、U、V、W、接地相测量试验阻值，按照高亮提醒，在场景中找到电源开关，拖拽电笔或万用表实行测量电源是否打开。
