一、设备简介

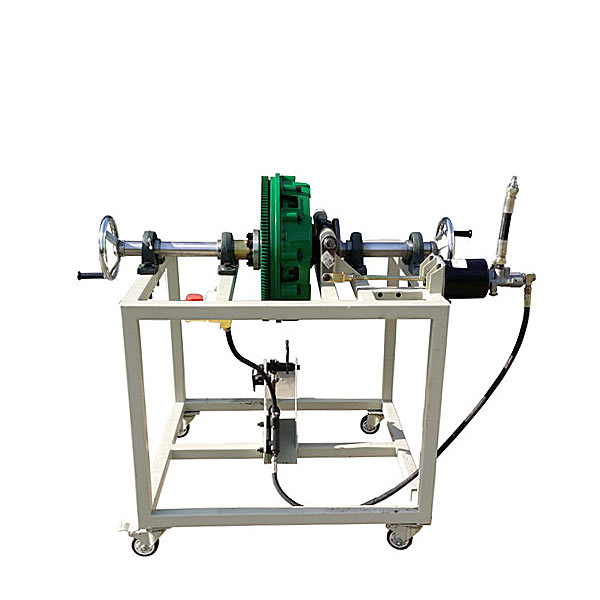

该设备应用气压助力操纵离合器实物为基础，各部位件齐全，布置合理，可全面展示离合器的内部构造和部位件动作情况，适合于气压助力操纵离合器课程课程理论和实践实操的教学需要。
二、功能特别点
1.应用真实的气压助力操纵离合器部位件，充分展示气压助力操纵离合器的内外构造。
2.手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示气压助力操纵离合器的作业过程。
3.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。



气压助力离合器运行实验装置,软启动控制线路实验装置

一、概 述

1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。该设备能有效地限制交流ACAC异步电机起动时的起动电流（A），可广泛应用来风机、水泵、输送类及压缩机等负载，是传统的星/三角变换、自耦降压、磁控降压等降压设备的理想换代设备。

2. “电机软启动控制实验储物储物柜”是为适用社会各行业对电机起动设备的装配、调节测量试验、维修方面的电工、电气技术人员的需求，集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能实验而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实验设备。

二、特 点

1. 应用标准配电储物储物柜为主体储物储物柜，控制储物储物柜空间运用合理、占地面积小，外观美观。

2. 控制储物储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的实验连接线颜色”、“电机线端标识与旋转方向”等国家相关标准的规定实行设计。

3. 所用器件均应用国内外知名品牌，设备重量有保证。

4. 应用德力西软启动器，以及2.2KW电机为控制对象，模仿电机起动，贴近工业现场。

5. 提供各种保护功能，实验安全可靠。

三、技术功能

1. 写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度（℃）-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量（KV）：＜7.5kVA

四、系统配备装备

本实验储物储物柜主要应用储物储物柜体、电气室、德力西软启动器、三相异步电机等包括。

1. 储物储物柜体

储物储物柜体为双层亚光密纹喷塑构造，双面储物储物柜门设计，冷轧铁板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标识。控制储物储物柜还设定有四个万能转向轮和四个固定调动机构。

2. 电气室

正面储物储物柜门设定有交流ACAC电压（V）表、交流ACAC电流（A）表、电压（V）指示变换开关，经过电压（V）指示变换开关可分别指示电网的UUV、UVW、UWU线电压（V）值，交流ACAC电流（A）表用来监视负载电流（A）的大小。还装配备有运行状态指示灯、按钮开关等。电气室内部主要应用断路器、熔断器、交流ACAC接触器、电机软启动器等器件包括。
